HIOKI IM3536 LCR测试仪EXT.I/O信号针脚定义

HIOKI IM3536 LCR测试仪EXT.I/O信号针脚定义


EXT.I/O可在输出测量结束信号和判断结果信号,输入测量触发信号之后控制测量仪器。各信号线从测量电路·控制电流开始绝缘,是抗干扰性强的电路结构。
输入信号



TRIG

:外部触发

LD0~LD6

:选择面板编号

LD_VALID

:执行面板读取

C1

C2

:BCD输出时,上数位、下数位切换

:BCD输出时,第1参数、第3参数切换

CALIB

:DC调整要求

输出信号

EOM

:结束测量

INDEX

:结束读取

ERR

:输出测量异常

ISO_5V

:内部绝缘5V

ISO_COM

:内部绝缘端口

输出信号(共用的信号线)

PARAx-HI, PARAx-IN, PARAx-LO (x=1,3),

AND

:输出比较器的判断结果

BIN1~BIN10, OUT_OF_BINS

:输出BIN判断结果

D1-0~D1-3 D2-0~D2-3 D3-0~D3-3 D4-0~D4-3

:BCD输出信号


电气参数

输入信号

输入格式

光电耦合绝缘无电压接点输入(支持灌电流输出)(负逻辑)


输入ON电压

0.9V以下


输入OFF电压

OPEN或5V~24V


输入ON电流

3 mA/ch


最大施加电压

30 V

输出信号

输出格式

绝缘npn开路集电极输出(灌电流)(负逻辑)


最大负载电压

30V


最大输出电流

50 mA/ch


残留电压

1 V(10 mA)、1.5 V(50 mA)

内置绝缘电源

输出电压

4.5 V~5.0 V


最大输出电流

100 mA


外部电源输入


BCD输出
LCR模式的输出信号有判断模式和BCD模式。(选择设置其中之一)
在BCD模式下,IM3536主机测量显示的【第1参数】【第3参数】测量值以BCD信号输出。

连续测量模式时,信号的配置不同。
理论上的LO电平为0V~9V,HI电平为5V~24V。

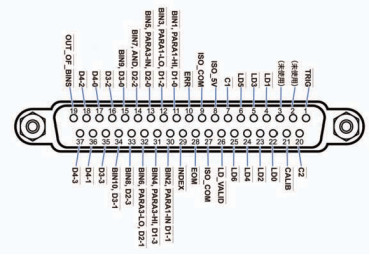

IM3536 针配置(LCR模式时)
