横河YOKOGAWA高精度功率分析仪WT3000E



产品详情

横河YOKOGAWA高精度功率分析仪WT3000E

WT3000E是横河功率分析仪系列产品中精度最高的一款。WT系列的各型号的设计用以满足各行业广阔范围的用户的功率测试需求。WT300/WT500系列是生产线应用中非常流行又广受好评的高性价比产品。WT1800可以将测试数据通过多种形式得以观察,包括数值显示,波形显示,趋势显示等功能。 而WT3000E可作为通用功率测量仪器的定期内部校准设备使用,如WT310/WT330系列。

WT3000E可以极大满足您的测试需求:

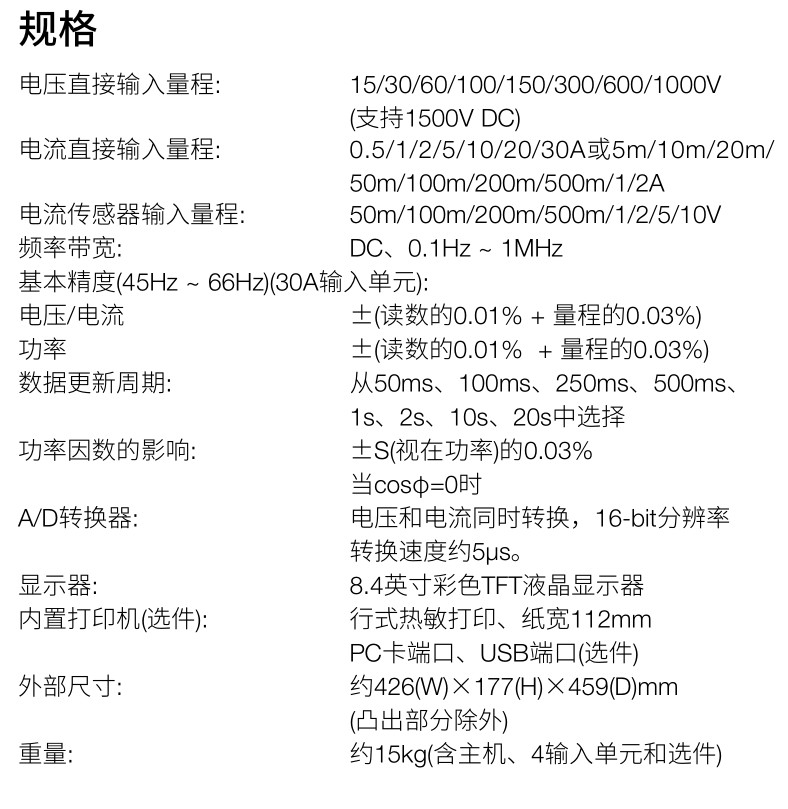

  • 高精度和宽频率范围
    基本功率精度
    ±(读数的0.01% +量程的0.03%)
    测量带宽
    DC, 0.1 Hz~1 MHz

  • 低功率因数误差
    cosø=0时,功率因数的影响
    S的0.03%
    S 是视在功率的读值
    ø 是电压和电流的相位角

  • 电流量程
    直流输入
        0.5/1/2/5/10/20/30 [A] or 5/10/20/50/100/200/500 [mA], 1/2 [A]

        *可以同时安装30A和2A输入单元

         外部输入

            50m/100m/200m/500m/1/2/5/10 [V]*

  • 电压量程

          15/30/60/100/150/300/600/1000 [V]*

          * 峰值因数3时的电压量程和电流量程。

  • 连续最大共模电压(50/60 Hz),电压输入端子1000 [Vrms],电流输入端子1000 [Vrms](可测量的最大允许电压),600Vms(EN61010-2-030标准的额定电压)

  • 数据更新率:50 ms ~ 20 sec

  • 有效输入范围: 1% ~ 130%

  • 两台主机同步测量

目前光伏逆变器等设备的整体工作效率已达到90%至96%。要进一步提高效率,即使是几个小数点,对制造商来说也是件极具挑战且至关重要的事情。WT3000E作为全球最精确的功率分析仪,所提供的高精度水平可以真正验证效率上的细微改进。

  • 最高精度:基本功率精度为±(读数的0.01%+量程的0.03%),DC,带宽(0.1Hz至1MHz),并且0.1Hz至30Hz范围的精度得到了提高。

  • 两种输入单元:同台仪器主机上可以同时安装2A和30A输入单元。这样工程师们只需一台WT3000E就可以实现多种应用,如测量待机功率、评价被测设备的各种工作模式等。

  • 良好的可读性:8.4英寸彩色液晶显示屏。

  • 快速数据更新:最大数据更新率是50ms,可以精确捕捉快速变化的瞬时信号。一旦捕捉到信号,就可以对可能的数据执行分 析。可以根据数据更新周期切换两种不同的算法。

  • 精度补偿功能:对接入单元的损耗进行补偿,可以为功率和效率测量提供三种修正功能-接线补偿、效率补偿、两瓦特表法补偿,这些补偿功能可以使WT3000E精准地测量功率。

  • 三相Delta运算:可以在三相3线的接线方式(3V3A)中,根据测量的线电压计算各相的相电压。在三相3线接线(使用两个单元)中,还能计算R-S线电压。对于电机等无中性线的测量对象使用此功能可测量相电压。

  • 周期趋势分析:此分析功能可以排列各周期的测量参数,如电压、电流、有功功率等。可测量的输入频率为0.1Hz~1000Hz,多达3000组数据可被保存到CSV格式文件。也可以用横河的PC应用软件按周期显示数据图形。

  • 接口:GP-IB,以太网,RS-232和USB

  • 高级功能:电机评价功能(/MTR选件),高级波形分析(/G6选件),FFT(快速傅立叶变换),保存原始波形采样数据。

  • 谐波分析软件761922读取WT3000E的测量数据,按照IEC61000-3-2 & IEC61000-3-12最新标准执行谐波分析。

  • 闪变测量(/FL选件)此功能的电压波动和闪变测量符合IEC61600-3-3 & IEC61000-3-11的最新标准。

电机评价选件 (/MTR)

  • 计算电机效率和总效率  除标准版的功能外,电机版型号还提供强大的电机/变频器评价功能通过扭矩和转速输入测量电压、电流和功率。

  • 通过扭矩和转速输入测量电压、电流和功率

    可测量扭矩仪和转速传感器的模拟和脉冲输出,并在一台仪器中计算扭矩、转速、机械功率、同步速度、滑差、电机效率和总效率。

CN Product WT3000E 3

后面板

Wt30000E rear Panel

标配功能

  1. 电压输入端子

  2. 外部电流传感器输入端子

  3. 电流直接输入端子

  4. GP-IB 接口

  5. 两台仪器同步测量时使用的                BNC接口

可选功能

  1. (RS-232) 串口 (/C2选件) 或者 USB 接口 (PC) (/C12选件)

  2. 以太网接口 (100BASE-TX/10BASE-T) (/C7)

  3. VGA 输出端口 (/V1选件)

  4. D/A 输出 (/DA选件)

  5. 扭矩和转速输入端子 (电机版)
