图技Graphtec GL840多通道便携式数据记录仪



产品详情

3种输入形态 可测量各种各样的现象

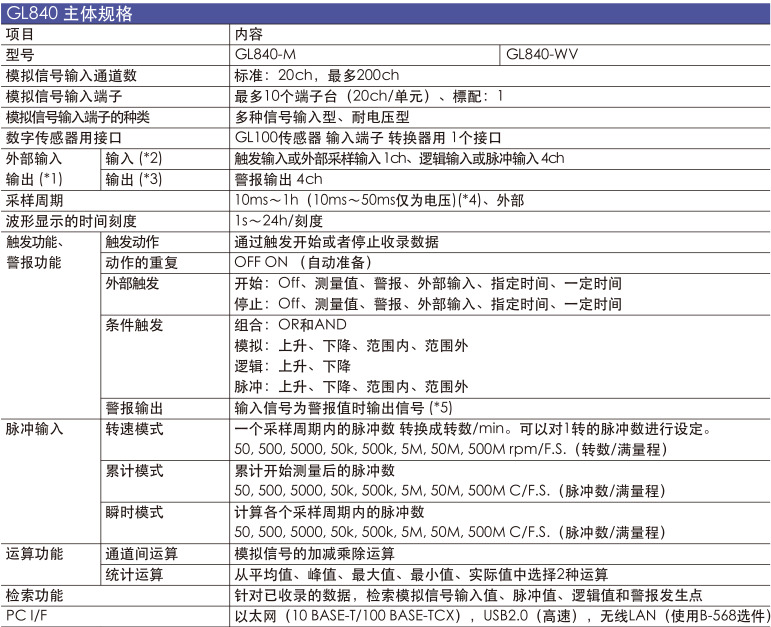

输入1 : 最大扩展至200ch 模拟信号输入口(通道间绝缘多功能输入)

为输入模拟信号、准备了标准输入端子台 (B-564)和高耐压高精度端子台 (B-565)、供不同测量用途选择使用。两端子台采用了全通道隔离输入方式、可测量各种各样的现象。标准通道数为20ch、最大可扩展至200ch、使用接续线缆·扩展基座·端子台可延长本体-端子间距至20m。

项目 标准型
端子台:B-564
高耐压·高精度型
端子台:B-565
电压 量程 20mV~100V、1-5V F.S. 20mV~100V、1-5 V/F.S.
最大输入电压
(输入端子/GND间)
60V 300Vp-p
测量精度 ±0.1% of F.S. ±(0.05% of F.S. +10μV)
温度 热电偶 R,S,B,K,E,T,J,N,W (WRe5-26)
热电阻 Pt100,JPt100,Pt1000
测定精度 例)K型热电偶时 (TS:温度)
-200<=TS<=-100 ±(0.05% of rdg +2.0℃)
-100<TS<=1370 ±(0.05% of rdg +1.0℃)
基准接点补偿确度 ±0.5℃
K型热电偶测量
-100℃ 时
  测量精度 ±2.55℃
测量100℃时
  测量精度 ±1.55℃
例)K型热电偶时 (TS:温度)
-200<=TS<=-100 ±1.5℃
-100<TS<=1370 ±0.8℃
基准接点补偿确度  ±0.3℃
K型热电偶测量
-100℃时
  测量精度 ±1.8℃
测量100℃时
  测量精度 ±1.1℃
湿度 0~100% (需要选件B-530)

模拟信号输入口的接口数的扩展

端子台的通道数可以从标准的20ch扩展至200ch(一次加20ch)。
■GL840-M的扩展范例

通道扩展例 20ch 40ch 100ch 200ch
GL840本体 1 1 1 1
扩展端子台连接用线缆 - 1 1 1
扩展端子台基座 - 2 5 10
20ch扩展端子台
(标准型/高耐压高精度型)
- 1 4 9

GL840用扩展端子台连接线缆(50cm、2m 2种)可以把本体-端子台、端子-端子间分开。
※noise影响时、请减速采样速度。

输入2:数字式传感器连接口

GL100的7种传感器和转接器都可以连接。更延伸了测量的范围。

输入3:逻辑/脉冲 输入口

逻辑或者脉冲信号 4通道可供输入。测量脉冲信号时、累计·瞬时·转速的测量可每个通道进行选择。

最高10ms的采样速度

减少通道数可以最高10ms的速度记录数据。

采样速度 10ms 20ms 50ms 100ms 200ms 500ms 1s 2s
可使用ch数 1 2 5 10 20 50 100 200
测定对象 电压
温度 - - -

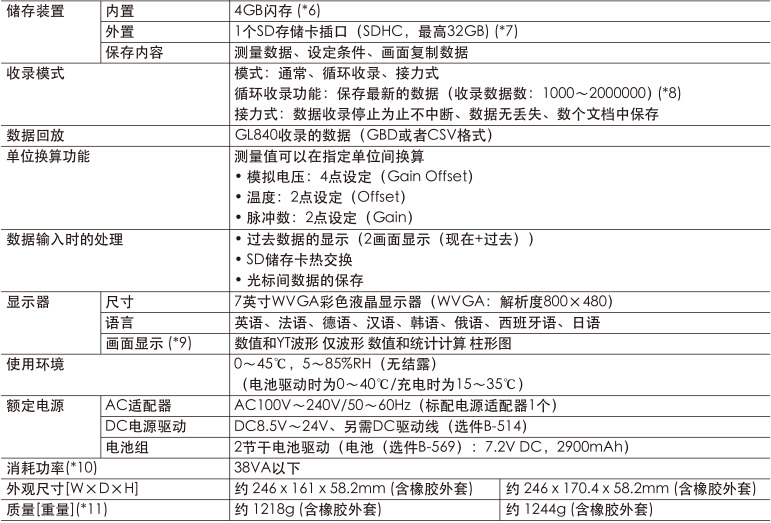

4GB存储空间 可安心进行长时间的数据记录

标配4GB闪存。记录数据可保存为GBD(graphtec binary data)格式、CSV格式。
记录时间例 (模拟信号20ch、2GB记录时)

采样速度 10ms 50ms 100ms 200ms 500ms 1s 10s
GBD格式 31日 77 95日 108日 207日 365日以上 365日以上
CSV格式 3日 11日 16日 21日 54日 109日 365日以上

 记录时间为估算值。采样速度受使用ch数限制。10ms:1ch、50ms:5ch、100ms:10ch
