艾德克斯ITECH IT-M3900B回馈式源载系统



产品详情

IT-M3900B回馈式源载系统

  在一台机器内融入了两台设备,既可以当做一台双向电源使用,提供功率,也可以作为一台独立的回馈负载使用。一个按键就可以让IT-M3900B在两个机型中间自由切换,一机多用,不但为用户节省了成本、同时也节省了时间以及空间。广泛适用于电池、储能、新能源汽车、绿色能源、ATE搭建等多个测试领域。

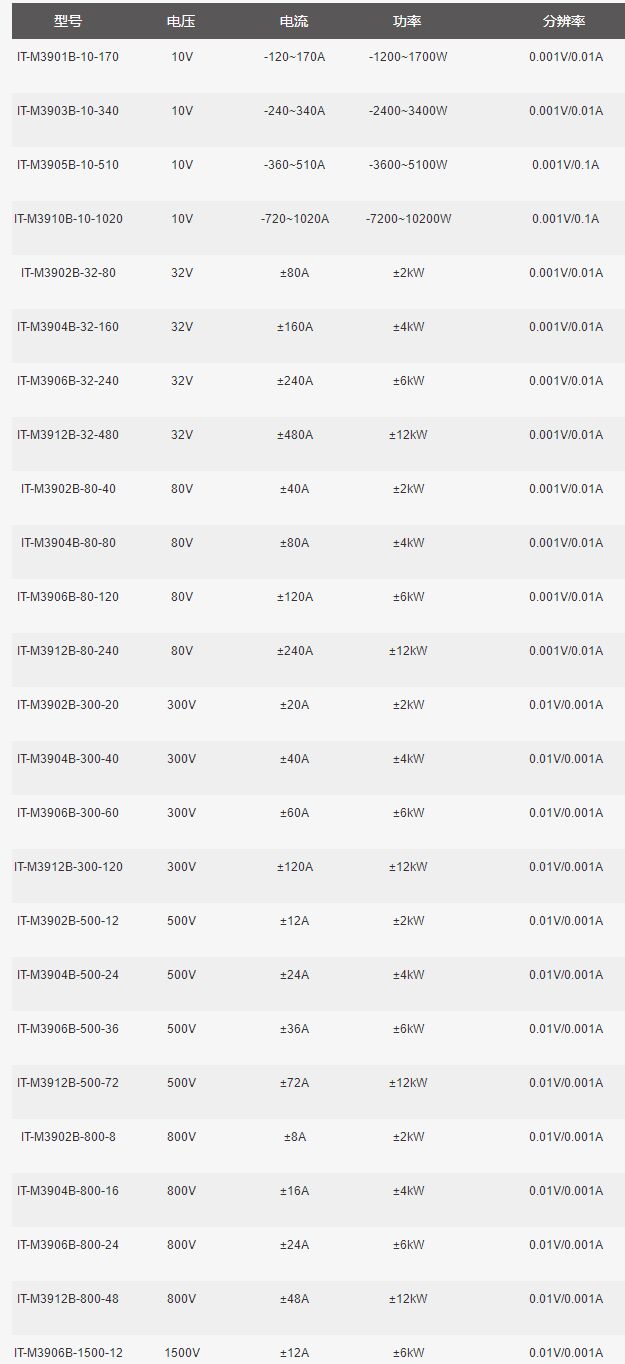

IT-M3901B-10-170,IT-M3903B-10-340,IT-M3905B-10-510,IT-M3910B-10-1020,IT-M3902B-32-80,IT-M3904B-32-160,IT-M3906B-32-240,IT-M3912B-32-480,IT-M3902B-80-40,IT-M3904B-80-80,IT-M3906B-80-120,IT-M3912B-80-240,IT-M3902B-300-20,IT-M3904B-300-40,IT-M3906B-300-60,IT-M3912B-300-120,IT-M3902B-500-12,IT-M3904B-500-24,IT-M3906B-500-36,IT-M3912B-500-72,IT-M3902B-800-8,IT-M3904B-800-16,IT-M3906B-800-24,IT-M3912B-800-48,IT-M3906B-1500-12

IT-M3900B回馈式源载系统性能特点

 既是双向电源,也是回馈式负载,一机两用
 面板即可一键切换源载两种设备
 紧凑型设计,1U@6kW,2U@12kW
 电压范围:10~1500V
 电流范围:-720A~1020A
 功率范围:±12kW
 待测物与电网间能量双向流动,跨象限无缝切换
 简易主/从并联,扩大功率的同时保持性能*1
 高效、环保的能量回馈,有效的减少电费和制冷成本
 CC/CV优先权设置功能
 输出阻抗可调节
 电池充放电测试
 电池模拟,定义电池模型
 内置LV123、LV148、DIN40839、ISO-16750-2、
 SAEJ1113-11、LV124和ISO21848标准汽车功率网用电压曲线*2
 可设置电压、电流、功率的上升/下降斜率
 高达10000000点的动态工况曲线模拟功能
 Load模式下支持:CC/CV/CW/CR/CC+CV/CV+CR/CR+CC/CC+CV+CW+CR 8种操作模式
 Source模式下支持CC/CV/CW,并可模拟直流输出内阻
 多种保护功能:OVP / ±OCP / ±OPP / O TP / 掉电 / 孤岛保护 / 电网状态自检 / 预充电功能
 标配USB/CAN/LAN/数字IO接口,以及选配GPIB/模拟量&RS232接口

应用领域
 工业电源模块(逆变器,应急电源模块,双向DC-DC,整流器);
 新能源汽车:BOBC,DC-DC模块,汽车电子设备;
 中小功率电机:无人机电机,电动工具电机,电动摩托车电机;
 5G通信及数据中心:服务器电源,UPS逆变单元,HVDC电源

一键切换,双向电源&回馈负载
不同于普通的双向电源,IT-M3900B系列是回馈式源载系统,在1U的紧凑结构中集合了两种设备。既可以当一台回馈式双向直流电源使用,也可以当做一台回馈式直流电子负载使用,真正的在一台机器内将电源和负载融合。IT-M3900B系列在面板上设计了功能键,使用户可以方便的电源和负载之间进行切换,节省了设备所占空间、花费成本以及连接仪器待测物所耗费的时间。
IT-M3900B系列作为回馈双向直流电源使用时可以实现高速的源和载电流模式转换,从而在输出和吸收电流之间进行快速连续的无缝切换,有效避免电压或电流过冲,广泛适用于电池、电池封装以及电池保护板等储能设备测试。
高效的能量回馈
IT-M3900B具有高效、节能、环保的能量回收功能,可以将电能无污染的回馈电网,回馈近95%。所有的回馈过程都是自动且安全的,IT-M3900B配备了自动电网检测系统,实时检测相电压、频率用于电网同步。不但可以节省电力、暖通空调和制冷设施的成本,减少噪音,而且有助于减少碳排放,保护环境。

多种操作模式
IT-M3900B在源载模式下具备CC/CV/CW/CR基础操作模式。

电池模拟功能
IT-M3900B系列因其独特的双向设计,以及可变的输出阻抗,通过面板就可以设置电池的电压,容量,内阻,SOC的方式快速定义电池模型,以模拟电池的充、放电特性,协助进行其他各项测试。同时,用户也可以通过选配ITECH专业的BSS2000电池模拟软件,可以自行设定电池组常用参数快速建立电池特性曲线,也可以设定电池的初始容量,从而验证产品在电池不同状态下的特性。同时,BSS2000支持用户导入matlab电池模型或通过csv文件导入实际的电池充放电曲线,更加真实。
