艾德克斯ITECH​IT7900系列回馈式电网模拟器



产品详情

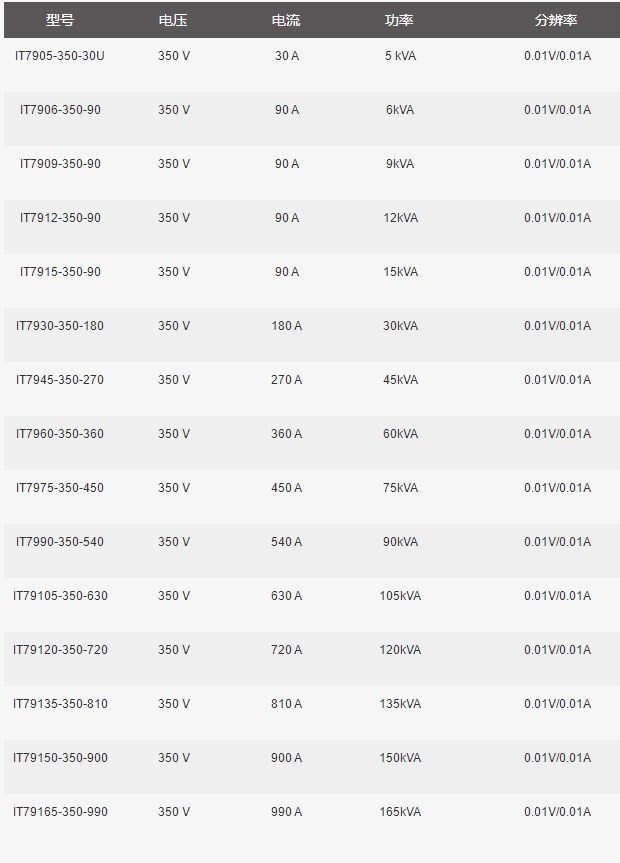

艾德克斯ITECHIT7900系列回馈式电网模拟器IT7905-350-30U,IT7906-350-90,IT7909-350-90,IT7912-350-90,IT7915-350-90,IT7930-350-180,IT7945-350-270,IT7960-350-360,IT7975-350-450,IT7990-350-540,IT7990-350-540,IT79105-350-630,IT79120-350-720,IT79135-350-810,IT79150-350-900,IT791 65-350-990

  IT7900系列交流电源代表了新一代的可编程,全四象限电网模拟源,同时还可作为四象限功率放大器,适用于各类并网产品的测试。例如PCS,储能系统,微电网,BOBC(V2X)以及电力相关硬体回路模拟(PHiL)等等。提供专业的孤岛测试模式,用户可设定R,L,C及有功,无功功率参数,模拟电网非线性负载,实现防孤岛效应保护认证测试。IT7900系列具备能量回收功能,提供100%电流吸收能力,并经由设备回馈到电网,节省了用电和散热成本。

IT7900系列 回馈式电网模拟器性能特点

● 高功率密度设计,3U可达15kVA,16Hz~150Hz
● 可作能馈式电网模拟器,全四象限AC/DC源
● 全四象限功率放大器,特别适用于功率硬件在环(PHiL)测试
● 专业孤岛测试模式,支持R,L,C及有功,无功功率设定
● 恒压、恒流、恒功率三种工作模式
● 可实现AC/DC/AC+DC/DC+AC四种输出模式
● 灵活的工作模式:单相、三相、反相、多通道*2
● 可编程输出阻抗,模拟电力线路阻抗
● 满足低电压穿越,相位跳变,频率变动、谐波注入等并网法规测试
● 满足IEC61000-4-11/4-13/4-14/4-28等法规波形测试

● 电压规格:350V L-N、500V L-N*1
● 主从均流,并机可达960kVA,性能不下降
● 触摸屏设计,内置单/三相交流功率表及数字示波功能
● 高速高精度,电流精度高达0.1%+0.2%FS
● 电压输出波形:正弦波,三角波,方波,锯齿波,梯形波,clip-sine,THD,自定义波形
● 谐波/间谐波波形合成
● LIST/SWEEP/Surge&Sag模式,模拟真实的电网扰动情况
● 电压、电流谐波量测功能,高达50次*3
● 相位角可设
● 前置USB接口,支持数据和波形的导入导出
● 提供丰富的触发输入/输出信号,当幅值/频率变换时,可产生触发信号同步捕获待测物电流波形
● 自带Relay Ctrl继电器控制输出功能,可实现待测物与电网模拟器之间的电气隔离
● 锁频和锁相功能,跟踪外部信号频率和相位,实现6相、12相电源输出
● 内置USB/CAN/LXI compliant L AN int erface/Digital IO,选配GPIB/RS232&模拟量

IT7900系列代表了全新一代的可编程,全四象限电网模拟器,具备100%额定电流source和sink能力,并提供能量回馈功能。待测物在测试中所产生的能量可以完全经由IT7900设备回收后厂内直接利用,而非以热能的形式消耗掉,为用户提供“绿色节能”的解决方案。适用于测试并网型且向电网注入能量的产品,例如并网/离网光伏逆变器的频率变化,电压瞬变和直流注入等测试。

全四象限功率放大器
IT7900系列回馈式电网模拟器还可作功率放大器使用,以完成微电网,储能及新能源汽车等领域的功率硬件在环(PHIL)仿真测试。数字或建模的模拟量信号经由外部模拟量接口(选配)输入之后,可无失真放大,转换为真实的电力波形,外部模拟量响应时间小于200us。

专业孤岛测试模式,满足防孤岛效应测试
为满足并网型产品的防孤岛效应认证测试,IT7900系列开发了专业的孤岛测试模式。测试人员可以通过调节RLC参数或配置有功功率、无功功率参数,实现模拟纯阻性或非线性电网负荷的效果,进一步验证并网型DUT在不同等效阻抗,三相负荷平衡及非平衡状态下的孤岛保护响应时间。该方案可以帮助工程师简化测试电路,节约额外的示波器和功率计等设备成本。
主从并联,功率范围达960kVA
当用户有更大功率需求时,可以使用IT7900系列的主从并联功能,提高输出电流、功率能力。IT7900系列最多可以并联达960kVA,无需拆装机柜即可简易并机。IT7900系列具备主从并机均流功能且自带同步ON/OFF输入输出信号,保证了并机的同步性。并机后不但保留所有功能,且精度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约,无论是单机测试还是系统搭建,都可以轻松满足。

触屏设计,内置示波功能
IT7900系列配备了全新的触摸屏设计,简洁直观的UI界面,配合键盘旋钮设计可以让用户直接、快速地进行模式设定和波形编辑等操作。内置数字示波器功能采集电压和电流的时域信号,相位关系以及执行波形触发等功能。 示波采样率高达10us,最多可同时显示6条示波曲线,用户无需示波器就可以进行瞬时分析,并及时进行保存。

内建丰富的波形库
除了基础正弦波,IT7900系列提供多种内置的交流波形,例如三角波,锯齿波,方波,梯形波和削幅波。用户可通过菜单调用并在LCD屏幕上显示出选择的波形。结合设备的序列编程功能,可组合不同波形的连续输出,以应对复杂的电力电子扰动测试。
