钳式功率计3286-20



产品详情




钳式功率计3286-20
多功能微处理器
内置微处理器,提供多种功能。

真有效值显示
真有效值变换电路,可在电流波形严重畸变时准确测量。

可进行功率测量
同时输入电压和电流时,可测量功率因数,相角,反应因数和功率,并可进行相序检测。

数据输出功能
当仪器直接连接到打印机时,可进行数据输出。此功能需要选购9442打印机和9636 RS-232C线缆

HIOKI 3286-20钳式功率计性能:
真有效值钳形功率计
可测单相功率和功率因数(30kW~600kW)
可非常方便的测量三相功率(60kW~1200kW)
可监测功率波动
1000A,1000Hz,峰值,谐波都能测
真有效值显示
可外接打印机(9442打印机)

日置HIOKI 3286-20钳式功率计基本参数


测量项目 电压,电流,电压/电流峰值,有功/无功/视在功率
(单相或3相),功率因数,无功率,相位角,频率,
相位(3相),电压/电流谐波级次(最高20次)
测量钳口直径 最大φ55mm
显示 LCD,数字(6000点)
调校方式 RMS(真有效值)
显示更新率 NORMAL时约1次/秒,SLOW时1次/3秒,HARM为1次/2秒
模拟响应时间 4秒或以下(输入变化在量程的0%~90%之间)

其他功能


相位探测 正相/反相/开相(3相平衡负载)
记录 最大值和最小值(有功电压,电流和有功/视在功率功能)
电池容量 电源开启时以%显示
数据保持 保持显示
自动关闭电源 约10分钟,在电源关闭前蜂鸣器会鸣叫,可以延长或取消
数据输出 RS-232C接口通过光隔离耦合器输出
测量量程 交流电压: 150.0 V ~ 600 V, 3 档量程, 交流电流: 20.00 ~ 1000 A, 3 档量程, 功率: 3.000 kW ~ 1200 kW, 18 种结合模式
注: 3相功率的计算和显示以平衡的50/60Hz正弦波输入为基础。针对视在功率和无功功率, 其上级界面的单位瓦特将分别被VA 和var 取代。
基本精度
在50/60 Hz, COS 直径=1
电压: ±1.0 % rdg. ±3 dgt. (True RMS)
电流: ±1.3 % rdg. ±3 dgt. (True RMS)
频率特性 AC 电流 : 45 ~ 1 kHzAC
电压 : 30 ~ 1 kHz
附件 电压线 9635 (1), 携带盒 9245,(1), 手提吊带 (1)

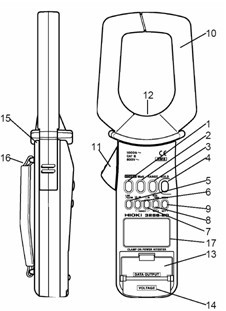

钳式功率计HIOKI 3286-20面板按键说明:

1、POWER 键
用来开关机。
2、WATT 键
作为单相电力计使用时,用来选择显示有功功率,视在功率或功率因数。
作为单相功率因数表使用时,用来选择显示功率因数,相位差无效因数。
作为三相功率因数表使用时,用来选择显示有功功率,视在功率,功率因数,相位差或无效因数。
3、RANGE 键
显示电流和电压量程,并可以修改这些量程。(用U/▼和I/▲键设置量程)
4、HOLD 键
保持显示值
用作测量条件储存功能
在关机的同时按下HOLD键:关机时会将测量条件保持在仪器的内存中,当再次开机的时候会自动回到上次的测量条件。
在开机的同时按下HOLD键:测量条件会自动的回到初始状态。
5、LINE/HARM 键
循环切换单相电力测量,三相电力测量,电流谐波测量和电压谐波测量功能。
6、U/▼ (RANGE)键
选择电压显示模式。在电压显示模式下按此键,可清空峰值保持值。
在记录过程中切换有效值和峰值的MAX/MIN(最大/最小)值显示。
在量程设置功能下,激活电压量程设置功能。
在谐波显示模式下,降低所显示的谐波的次数。
7、I/▲ (RANGE)键
选择电流显示模式。在电流显示模式下按此键,可清空峰值保持值。
在记录过程中切换有效值和峰值的MAX/MIN(最大/最小)值显示。
在量程设置功能下,激活电流量程设置功能。
在谐波显示模式下,增加所显示的谐波的次数。
8、MAX/MIN(SET2)键
打开和关闭记录功能。
9、MODE(SET1)键
在功率显示模式下按此键可切换电流/电压显示和无功功率显示。
在谐波测量模式下按此键可切换总谐波畸变系数(THD-R,THD-F)和各次谐波含量显示。
在记录状态下按此键可检查经过的时间和剩余电池电量。
用于进入设置状态。(开机时按住SET1键)。
10、钳形传感器
要测量电流,按下控制杆11,打开钳形传感器的顶部,将导体置于传感器的中心并合好传感器。
11. 控制杆
用于钳形传感器的开合。
12、电流方向标记
当测量功率时,钳住导体时电流方向箭头负载方。
13、数据输出端口
连接到9636 RS232C电缆(选件)上提供数据输出。
14、电压测量端口:连接9635测试线(红和黑),用来测量电压。
