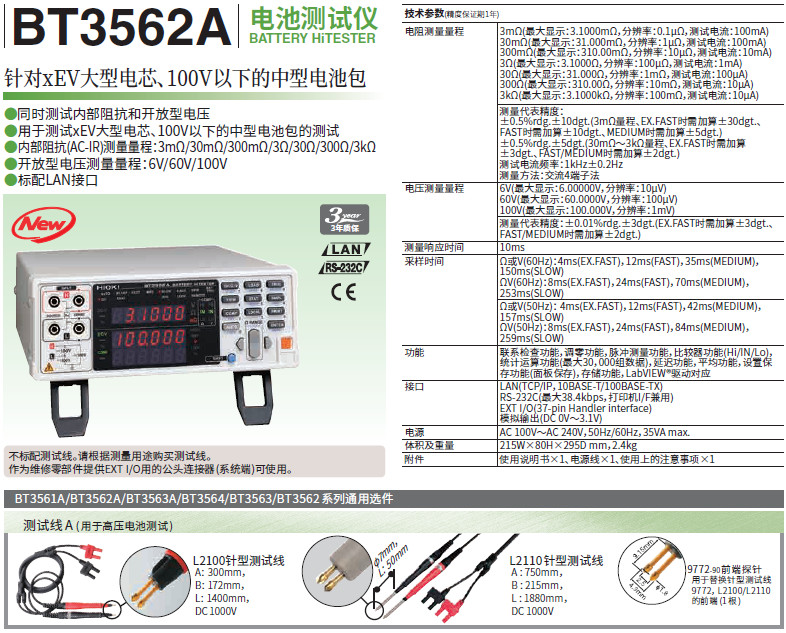

HIOKI 日置BT3562A电池测试仪OCV内阻仪3mΩ分辨率0.1μΩ
同时测试电池内部阻抗和开路电压，内部阻抗（AC-IR）测量量程:3mΩ/30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ，开路电压量程: 6V/60V/100V
电阻测量分辨率为1μ Ω 或0.1μ Ω电压测量分辨率为10μV 的高分辨率。实现了电压测试精度为±0.01% of reading 的高精度测量。
交流法测量电池的内部阻抗AC-IR测量时间10ms
BT3562A电池测试仪多台同时使用
电池测试仪如果数台同时使用，所产生的感应磁场会互相干扰，发生测量误差。因为扰动源电流一直在流通，即便测量时间不交互，也会互相干扰。脉冲输出功能使扰动源电流只有在测量时才会通过。使用脉冲输出功能，交互测试时将不受扰动源电流的感应磁场的干扰，就能进行测量。
具有接触检测功能
为了确保正确的测量，精准的探针下压必不可少。日置HIOKI 的电池测试仪，搭载了监视探头接触状态的功能，检测结果信赖度高
防止静电引起的测量仪器的故障
在生产线上，电池在传送带等上传输时会带电。电池与探头接触的话，会引起测量仪器带电、导致故障发生。BT3562A电池测试仪的设计可以允许接触 ±30 kV的静电。防止由于静电而造成的故障 ，减少生产线的停机时间。
BT3562A电池测试仪标配LAN、RS232、IO接口。与 PLC控制系统的连接变得更为方便。因为能够使用较为容易入手的 LAN 网线，无论在系统搭建时、还是在维保时，都能实现成本的削减。此外，产品设计更具有抗干扰性和耐静电性，从而避免了系统故障。
日置HIOKI BT3562A电池测试仪技术参数
内阻量程精度
3 mΩ（最大显示: 3.1000 mΩ, 分辨率: 0.1 μΩ, 测试电流: 100 mA）
30 mΩ（最大显示: 31.000 mΩ, 分辨率: 1 μΩ, 测试电流: 100 mA）
300 mΩ（最大显示: 310.00 mΩ, 分辨率: 10 μΩ, 测试电流: 10 mA）
3 Ω（最大显示: 3.1000 Ω, 分辨率: 100 μΩ, 测试电流: 1 mA）
30 Ω（最大显示: 31.000 Ω, 分辨率: 1 mΩ, 测试电流: 100 μA）
300 Ω（最大显示: 310.00 Ω, 分辨率: 10 mΩ, 测试电流: 10 μA）
3 kΩ（最大显示: 3.1000 kΩ, 分辨率: 100 mΩ, 测试电流: 10 μA）
测试代表精度: ±0.5% rdg ±10 dgt（3 mΩレンジ）, ±0.5% rdg ±5 dgt（30 mΩ量程以上）
测试电流频率: 1 kHz ±0.2 Hz
测量方法：交流4端子法
电压量程精度
6 V（最大显示: 6.00000 V, 分辨率: 10 μV）
60 V（最大显示: 60.0000 V, 分辨率: 100 μV）
100 V（最大显示: 100.000 V, 分辨率: 1 mV）
测试代表精度: ±0.01% rdg ±3 dgt
采样时间
Ω或V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW)
ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)
Ω或V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW)
ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW)
接口
LAN (TCP/IP, 10BASE-T/100BASE-TX)
RS-232C (最大38.4 kbps, 打印机I/F兼用)
EXT I/O (37-pin Handler interface)
模拟输出 (DC 0 V〜3.1 V)
供电电源：AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max.
标配附件
使用说明书×1, 电源线×1, 使用上的注意事项×1
日置HIOKI BT3562A电池测试仪选配测试线
L2107 夹型测试线 （DC60 V 以下）
9453 4 端子测试线 （DC60 V 以下）
9467 大夹型测试线 （DC50 V 以下）
9770 针型测试线 （DC60 V 以下）
9771 针型测试线 （DC60 V 以下）
L2100 针型测试线 （DC1000V 以下）
L2110 针型测试线 （DC1000V 以下）
Z5038 调零板 （L2100,L2110 用）
9637 RS-232C 电缆 （9 针－ 9 针 / 交叉型）
9638 RS-232C 电缆 （9 针－ 25 针 / 交叉型）
9151-02 GP-IB 连接电缆 （2 m） □ 9642 LAN 电缆
BT3562A电池测试仪线路阻抗允许范围大幅改善。使用继电器的多通道检测系统的构建变得非常简单。此外、工作中的系统的维保周期也变长，削减了管理工时。
电池检查线上的出货检查和验收检查，是在指定频率下(大多为 1kHz)进行阻抗测试的。将电阻和感抗 成分分离，只对电阻成分的有效电阻值进行显示。因为可在短时间内完成检测，所以特别适用于量产的检查和验收检查。
