产品详情

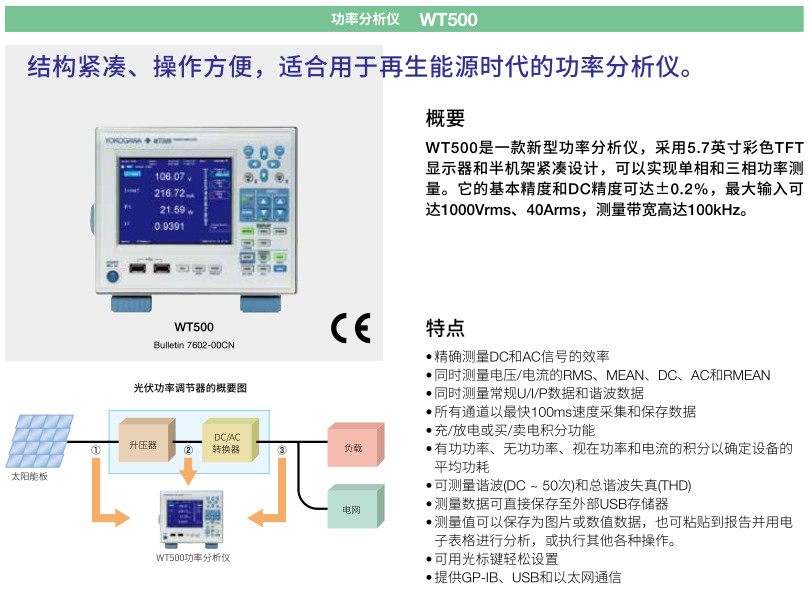

横河YOKOGAWA 功率分析仪WT500

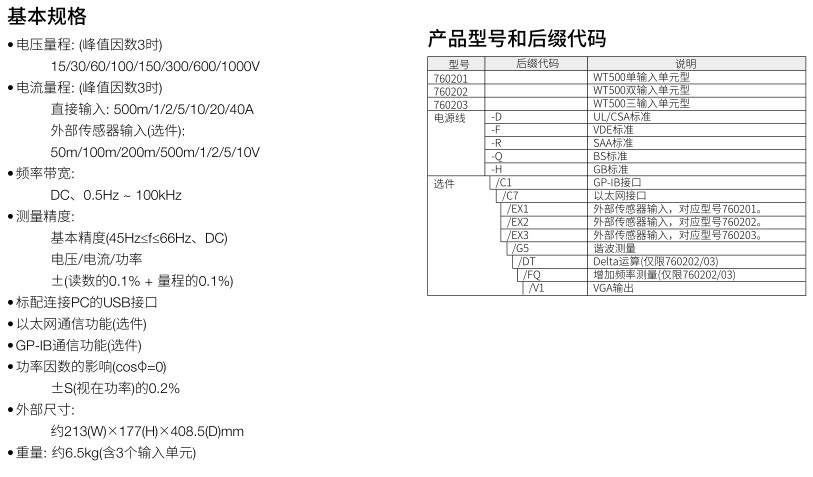

电流量程: 0.5~40A
电压量程: 15~1000V
基本功率精度: 0.1%
频率量程: DC
0.5Hz~100kHz
横河YOKOGAWA 高性能功率分析仪WT1800E特点
-
同时测量DC和AC信号
DC/AC信号转换技术评价在再生能源市场中非常重要。使用2个或多个输入单元,可同时测量DC和AC信号,并计算输入-输出效率。 -
用于充电/放电和买电/卖电的单独积分功能
WT500拥有积分功能,不仅能够评价二次电池等的充电放电电流,还能评价光伏发电系统中的卖电和买电。 -
用USB存储器直接保存测量数据
可将测量数据以CSV格式直接存入USB存储器中。 -
使用光标键可轻松地进行设置
菜单式屏幕实现直观设置。 -
使用谐波测量/G5选件可同时测量常规数据和谐波数据
可同时测量电压有效值、电流有效值、功率分析值和最高50次谐波分析成分。 -
WT系列产品用于节能设备的功率评估
WT系列产品作为功率计,被用于绿色IT、能源之星、削减CO2排放及其他节能设备。包括WT500在内的所有WT系列产品可以满足您的功率评价需求。
按键布局提供直观控制
-
光标键
使用光标键可在四个不同方向上移动屏幕上的光标。还可使用光标键和SET键在软菜单中进行选择。WT500的菜单结构比其它型号更便于用户使用。 -
RANGE键
使用RANGE键可设置电压和电流量程。使用上下键可以直观快捷地设置量程。 -
DISPLAY键
使用DISPLAY键可在数值显示、波形记录仪显示和其它显示之间进行切换。可轻松地改变显示格式。 -
SETUP键
使用SETUP键可输入功率分析仪测量所需的各种设置,比如接线方式和滤波器。 -
FILE、IMAGE和STORE键
- 这些与数据存储相关的按键都在同一个 区域中。可方便地将数据存入USB存储器中。
