日置HIOKI PW8001功率分析仪同时测量8个多通道功率

资料下载

日置HIOKI PW8001功率分析仪中文操作说明书使用手册
日置HIOKI功率分析仪PW8001通讯指令 通讯协议
HIOKI 日置PW8001功率分析仪详细产品资料介绍


产品详情

日置HIOKI PW8001功率分析仪同时测量8个多通道功率

高级别的测量精度
基本精度±0.03%, DC精度±0.05%, 50kHz 精度 0.2% *
为了评估电源转换效率、需要正确测量从DC 到高频的每个频段的功率。
PW8001不仅可测量50Hz/60Hz,还具有DC和50kHz 等频率带宽的出色测量精度,可用于正确评估功率转换效率。

准确捕捉高速开关产生的功率变化
采样速率18-bit, 15 MHz *, 抗干扰性(CMRR)110dB/100kHz*
对使用SiC 或GaN 的功率调节器进行评估时,为了能准确掌握高速开关产生的功率变化,
采样性能和抗干扰性非常重要。PW8001 的高采样性能和抗干扰性,可准确捕捉高速开关波形。

搭建适合使用用途的测量系统
8通道功率测量
为了促进双变频方式的EV 驱动系统、智能住宅的电力储能系统等的有效利用,人们在积极研发多系统化。
使用1 台PW8001,即可同时测量8 个通道的功率,能轻松实现多系统设备的整体评估。

日置HIOKI PW8001功率分析仪电动汽车测量解决方案

频率不同的多系统谐波的同时测量
同时测量8 个系统、最多测量500 次的谐波
最多可同时测量8 个系统,包括多系统逆变器的各个输出等与各个系统频率同步的谐波。
可通过谐波柱状图显示、矢量显示、列表显示来确认分析结果。

同时分析4个电机*1
4个电机/2个电机同时分析功能
输入扭矩计、转速计信号,可同时分析4 个电机。适用于评估电动AWD 等使用多个电机来控制各车轮的系统。
此外、也可测量风速计、照度计等的输出信号。

PMSM 在线参数测量
电相角测量功能
测量永磁同步电机(PMSM)时,需要在其运行状态下才能测到其精准的控制特性。
电相角测量功能,可以测到dq 坐标矢量控制中的电压和电流的进角。
用测到的电相角计算出Ld,Lq,就能把握运行状态下的电机参数了。

扭力测试仪补偿功能*
扭矩计的测量误差、会给马达的分析带来很大的影响。PW8001 可用户定义「非直线型补偿」和「摩擦补偿」,并可根据补偿数据进行演算。
传统的高效电机评估系统通过个人计算机校正扭矩计的测量误差,并根据计算出的电机功率和功率分析仪测量的电机输入功率来测量效率。 在这种测量方法中,在电机的输入和输出之间测量时间会发生偏移,因此无法快速稳定地测量效率。 PW8001具有扭矩计校正功能,可完成电机效率测量。能够精确地同时测量电机的输入和输出,快速、稳定并准确地测量效率。

测量数据与CAN 网络整合
CAN/CAN FD 输出功能
测量数据可以CAN/CAN FD 信号实时在CAN 总线上输出、和ECU 数据合并记录。
数据整合无时间差、无精度退化,可实现综合性评估。

模拟信号,CAN 信号,功率变化可在同一坐标中观测*2
可与数据采集仪LR8450, CAN 单元U8555/LR8535 搭配使用
可将车体的CAN/CAN FD 信号、温度・振动等模拟信号与PW8001 测量的功率数据在同一坐标系列记录,并进行长时间观测。可综合评估车体状态和功率变化。

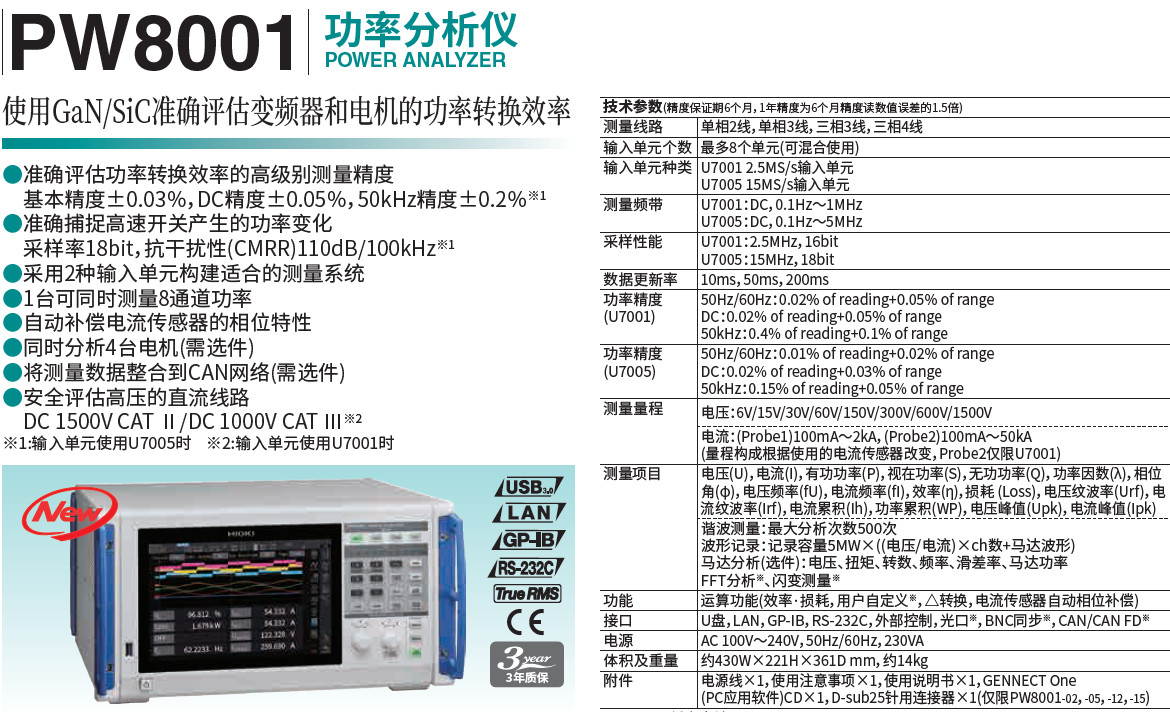

日置HIOKI PW8001功率分析仪技术参数



智能转换测量数据为评估数据,并进行管理

通过PC 的Web 浏览器进行远程操作HTTP 服务器功能
最多可从5台PC的Web浏览器查看PW8001的显示界面和操作面板。并可使用其中1台PC来操作PW8001主机。

数据整合、综合评估
GENNECT One SF4000
可与数据采集仪LR8450 为例的不同类型的测量仪器组合、并进行同时测量。
最多可同时连接15 台仪器,实现测量数据的实时显示、记录、数据的统一管理。

盘的数据操作
FTP 服务器功能, FTP 客户端功能
可下载或删除PW8001 连接的U 盘中的文件。
此外、还可自动传输测量文件至PC 的FTP 服务器。
