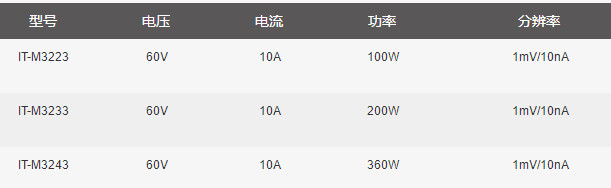

艾德克斯ITECH IT-M3223,IT-M3233,IT-M3243高精度可编程直流电源
IT-M3200高精度可编程直流电源采用混合模式设计,在½ U的Mini体积里不但兼顾了大功率和低纹波输出,同时具备动态负载响应能力,提供多档位电流量程切换,满足用户从安培级别到微安级别电流的多种量测需求,使用起来更加简易有效。
IT-M3200拥有灵活的模组式架构,独立的多通道设计,支持同步运行功能,用户可依据待测物的测试需求任意配置每一个通道,最多可达16*16通道,满足客制化需求。广泛应用于3C产品,半导体器件,5G、物联网和医疗电子设备等领域。
IT-M3223,IT-M3233,IT-M3243高精度可编程直流电源性能特点
低压大电流或高压小电流的宽范围设计
四档位电流量程Low/Middle/High/Auto
低纹波、低噪声
高分辨率、高精度和高稳定性(电流回读值分辨率高达10nA )
CC/CV优先权设置功能
Foldback保护功能
电压/电流上升/下降时间可调
多通道独立控制,一个通讯卡即可控制16个通道,最多可达256通道
可实现多通道之间时序输出/同步输出/跟踪比例输出
多达100步的LIST序列编程功能,可以输出各种动态波形
支持CANOPEN,LXI,SCPI等多种通信协议
可选配五种通讯卡,提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种控制方式
多种保护功能OVP/OCP/OTP/OPP/UVP/UCP
½ U Mini体积
IT-M3200拥有½U的Mini体积,可提供360W功率输出,不但具备高功率密度,同时也拥有高分辨率、高精度和多量程量测功能。设备采用Auto range设计,一台机器可涵盖广泛的应用需求。
多档位电流量程
IT-M3200提供多档位(Low/Middle/High/Auto)电流量程切换,分辨率高达10nA,满足用户从安培级别到微安级别的电流量测需求,尤其是Auto档让用户无需手动控制,即可实现高低电流量测的灵活切换。此功能适用于5G、可穿戴设备及其他低功耗领域测试。
Foldback保护功能
IT-M3200拥有Foldback保护功能,用于电源CV/CC切换时关闭输出,以达到保护某些对电压过冲、电流过冲敏感的待测物。用户可以指定工作模式,并设置保护延迟时间,若当前工作模式发生切换,延迟时间耗尽即触发保护,关闭输出。
CC&CV优先权功能
允许用自行设定ON时的输出模式,防止电源输出ON时的过冲。选择CV优先模式,电源优先高速建立电压的同时抑制电压过冲的产生。选择CC优先模式,电源优先高速建立电流的同时抑制电流过冲的产生。
软启动/停止功能(输出优先模式)
IT-M3200在设定输出CV,CC优先模式的同时还可以设置速度V-Rise Time ,V-Fall Time;I-Rise Time ,I-Fall Time;)以防止在加载或卸载的瞬间,电压突升/突降,触发DUT的误保护动作。
LIST功能
IT-M3200无需借助软件就可以根据客户的测试需求,修改编辑电压电流随时间变化的输出波形,且电压爬升/下降斜率可控。当接收到触发信号后,电源会按照预先编辑好的波形,自动变换输出。
Link功能
Link功能主要为多台设备的级联控制而设计,特别适用于多个待测物同时测试,或待测物为多路供电输入的应用场景。IT-M3200的Link功能支持三种模式:Duplicate/ON-OFF/Track,用户只需在其中一台电源设置参数,便可将设定参数自动复制或按比例同步到级联回路其他M3200设备。
当IT-M3200的LINK-ON/OFF功能配合菜单中的ON/OFF延迟功能使用时,可实现同步上电和时序上电两种解决方案。
