全自动显微硬度计AHVST-1000ZXY
全自动显微硬度计主要用于测量微小、薄型试件、脆硬件的测试，通过选用各种附件或者升级各种结构可广泛的用于各种金属(黑色金属、有色金属、铸件、合金材料等)、金属组织、金属表面加工层、电镀层、硬化层(氧化、各种渗层、涂镀层)、热处理试件、碳化试件、淬火试件、相夹杂点的微小部分，玻璃、玛瑙、人造宝石、陶瓷等脆硬非金属材料的测试。尤其适用于大批量测量工件的硬度梯度分布曲线，和指定部位的硬度测试。
通过内置步进马达控制的自动位移台, 透过鼠标点击控制, 拥有多样性的控制模式, 定位精度高, 重复精度好, 移动速度快, 工作效率高；全自动显微硬度计AHVST-1000ZXY技术参数：
参数名称
参数数据
显微硬度标尺
HV0.01,HV0.025,HV0.05,HV0.1,HV0.2,HV0.3,HV0.5,HV1
显示
7寸液晶触摸显示屏
试验力（gf）
10，25，50，100，200，300，500，1000
加载控制
自动（加载/保持/卸载）
试验力保持时间(s)
5～60
试验力选择
外置式选力旋钮，试验力自动显示在7寸液晶触摸显示屏上
物镜放大倍数
10×，40×
光通道
双光通道（目镜及CCD摄象通道）
光学系统（双光学通道，无需切换）
1、自动数字式编码器；
2、总放大倍数(μm)：100×（观察）, 400×（测量）；
3、测量范围(μm)： 200；4、分辨率(μm)：0.01
硬度测量范围
(5-3000)HV
数据输出（选配）
内置打印机，测试数据也可通过USB输出至U盘进行保存分析
试件最大高度(mm)
110
试件最大宽度(mm)
120压头中心线至机壁距离）
电源电压
AC220V/50HZ
重量(kg)
40

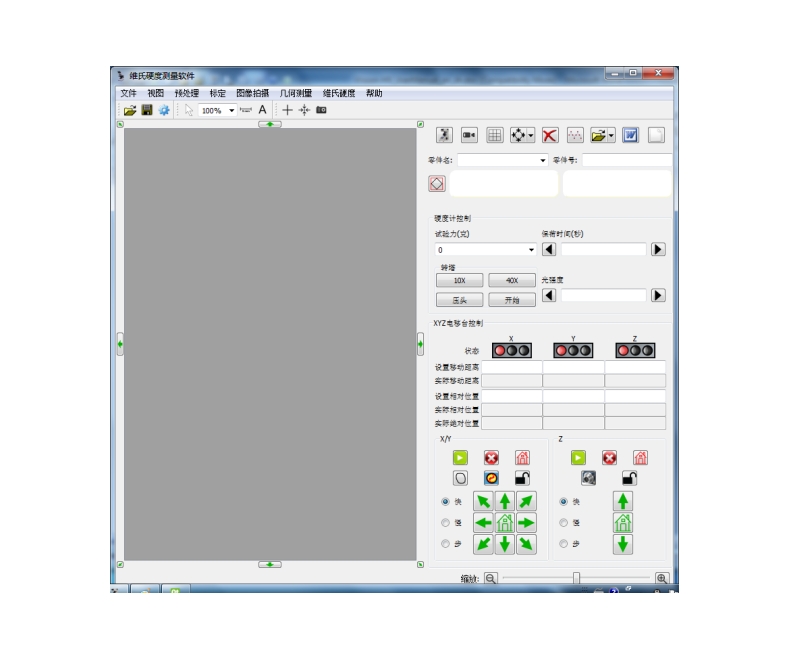

软件参数：
1、介绍
全自动显微维氏硬度计，集成了光学成像、机械位移、电子控制、数字成像、图像分析、计算机处理等多种最新专业技术，通过计算机主机实现对维氏硬度计和自动载物台的控制，并将硬度压痕数字化成像在计算机屏幕上，再通过自动读数、手动读数等手段，准确测量金属及部分非金属材料及各种膜层、镀层的显微硬度、硬化层深度、膜层厚度、两点间距等。还可拍摄金属表面形貌并进行固定倍率打印等。这一系统，突破了传统硬度的测试方式，实现了全自动、高精度、高重复性的硬度测试，是材料分析的重要设备。

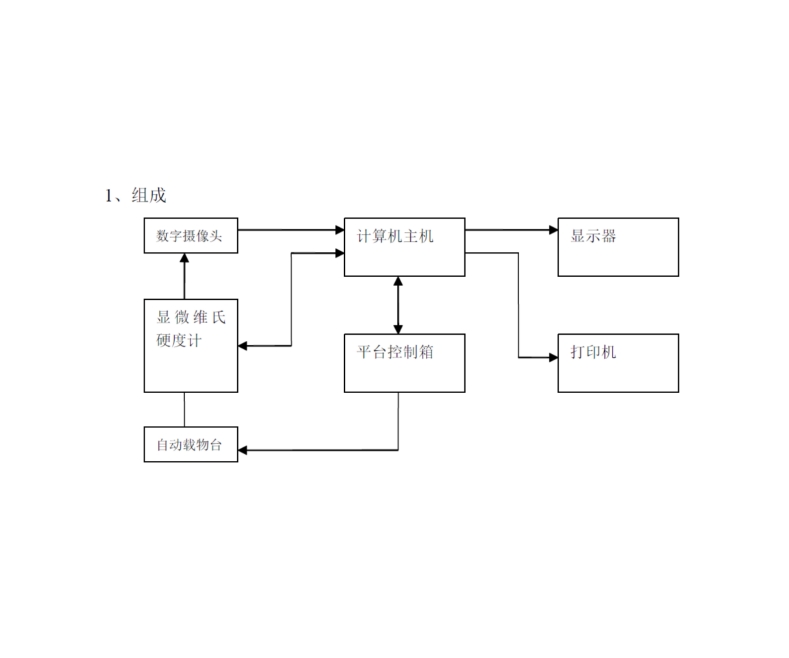

2、组成
计算机主机通过 RS232 串口，控制硬度计的动作并接收硬度计的相应信息；计算机主机通过 RS232 串口，控制平台控制箱，并通过平台控制箱，控制自动载物台移动并接收相应信息；维氏硬度计所压的压痕的光学信号，通过数字摄像头成像在计算机显示器上，再通过自动、手动读数，测得维氏硬度值。
3、主要功能
|
物料 |
介绍 |
|
|
压力控制 |
硬度计试验力转换时，系统感知试验力变化并实时显示在系统中。 |
|
|
转塔控制 |
软件控制硬度计进行物镜—压头之间相互切换，无需人工控制硬度计 |
|
|
加载控制 |
软件控制硬度计进行加载，无需人工控制硬度计。 |
|
|
测量控制 |
软件控制硬度计转塔、加载并直接读取维氏硬度值 |
|
|
Z轴控制 |
软件控制硬度计Z轴上升下降 |
|
|
自动聚焦控制 |
软件控制硬度计Z轴自动聚焦，找出产品表面最清晰点。 |
|
|
光源亮度控制 |
对光源的亮度进行设置 |
|
|
图像采集 |
实时显示硬度图像，可存储、打印图像，以及定倍打印。 |
|
|
手动/自动测量 |
手动：拉对角线测量、两点卡线测量、四点测量、自动：自动找出压痕的四个顶点，速度快，数据准。连打连测、即打即测、指定坐标打压。 |
|
|
硬度换算 |
依据国家标准，自动进行布氏—洛氏—维氏—努氏等多种硬度数值转换，实时显示，并可转换各种国际标准 |
|
|
图文报告 |
自动记录测量数据，自动生成硬度—深度曲线，保存或打印硬度—深度曲线及所有压痕测量值；保存或打印压痕图像及当前压痕硬度值； 可按用户要求定制检验报告；通过数据处理软件，在试样连续测量后形成的硬化层深度值可以以表格形式显示； 可输出各种测量数据、D1、D2、硬度值表、硬化层深度、最大值、平均值、最小值、显示并输出各压痕图片。硬度值、硬度表、硬化层深度图及图片插入等数据可灵活在WORD或EXCEL中编辑打印出包含数理统计及硬化层深度曲线的测试报告并保存WORD格式 或EXCEL，还可打印观察到的样品形貌图并保存，直接反映出压痕及背景的显微组织， |
|
|
努氏测量 |
可更换努氏压头进行努氏硬度自动测量 |
|
|
自动Z轴 |
自动调焦步距(mm): Z轴自动调焦时移动步距， 默认1.25mm. Z轴按键步距(mm): 键盘或界面方向键按键Z移动距离，默认1.25mm Z轴上升下降：低速(mm/s): 默认0.0625mm/s.高速 (mm/s):，默认1.0mm/s.速度可调。 |
|
|
自动载物工作台 |
可通过鼠标点击界面中任意点自动选点，可进行直线开始位置的设定和随机移动位置设定，通过鼠标对自动X-Y位移台载物台进行8个方向任意移动的控制，可调整速度、可自动复位、可随意进行坐标清零； 软件系统可编程控制自动载物台移动，系统提供14个模式: (1) 沿线； (2) 沿线带角度； (3)自由点击； (4) 横向沿线； (5) 纵向沿线； (6) 沿曲线多条线； (7) 沿曲线矩阵；(8) 圆弧； (9) 齿心； (10)齿顶平行； (11)自动沿边缘带角度；(12)自动沿边缘矩阵； (13)圆心； (14)沿曲线多齿顶平行。 |
|
|
马达 |
步进马达 |
|
|
最大移动距离 |
50mm |
|
|
最小移动距离 |
1mm |
|
|
移动速度 |
可调 |
|
|
位移重复精度 |
2um |
|
|
样品台尺寸 |
110mmX110mm |
|
|
图像采集/识别 |
采用高质量、高分辨率130 万像素摄像机，高速采集：1280X1024 分辨率：25 帧/秒，大尺寸原始图像采集；采用的图像及测量结果供存储格式，图像存储格式BMP、JPG等通用文件格式）。 |
|
|
自动测量时间 |
约0.3S/1个压痕 |
|
|
自动测量重复性 |
±0.8% |
|
|
最小测量单位 |
0.01mm |
|
