产品详情
日置HIOKI LR8102数据采集仪LR8101
非常适合测量系统的数据采集仪
在高效能源利用和电动出行（E-Mobility）技术不断进步的背景下，测量系统也需要做很多工作。
HIOKI数据采集仪提供的解决方案可确保高压系统的安全、支持大量测量通道、将数据与上位系统连接起来等，从而将测量系统面临的挑战转化为优势。
适用于获取高压电池包各个电芯的数据【电池充放电测试】
电池包由许多串联的电芯组成。电芯特性的偏差会导致整个电池包性能下降，因此了解每个电芯的电压及温度的变化非常重要。
另一方面，电动汽车电池的电压越来越高。
在实际使用中，电池电压从400V发展到800V，因此，为了在此类高压电池包的充放电测试中安全测量电芯的电压及温度，测量仪器的对地电压和模块之间的电压变得尤为重要。
适用于电池包的叠层电芯电压测量、电芯产线的充放电测试的模块

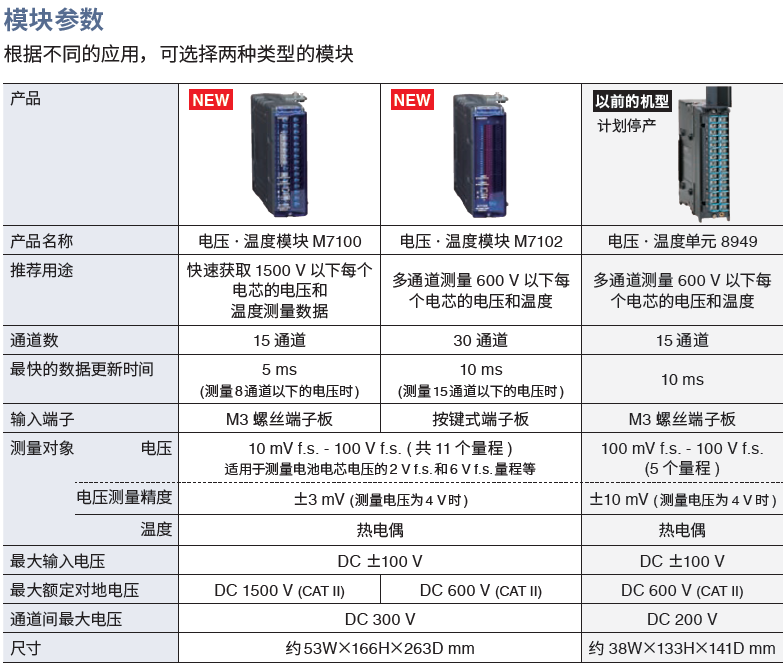

| 模块 | 电压/温度模块M7100 | 电压/温度模块M7102 |
| 电池包 | 适用于600 V～1500 V | 适用于600 V以下 |
| 对地电压 | DC 1500 V, AC 1000 V (CAT II) | DC 600 V, AC 600 V (CAT II) |
| 模块之间的电压 | DC 1500 V, AC 1000 V | DC 600 V, AC 600 V |
| 最大通道数 | 15通道/个 | 30通道/个 |
| 采样速度 | 最快5 ms | 最快10 ms |
LR8101（基础机型）和LR8102（高性能机型）的区别
通用功能
最多可连接10个测量模块
通过 SD 卡或 U盘保存数据
利用通讯命令进行控制和数据传输
LR8102（高性能机型）的功能
利用UDP输出数据
实时输出每次采样的测量数据，最快5 ms间隔。
在需要进行实时处理（如 HILS）时可使用此功能。
多台主机同步测量
使用选件光连接线 L6101（1 m）或光连接线L6102（10 m）可实现同步测量。
所有同步采样的主机测量数据均可从主仪器的LAN2输出。
通过CAN输出数据
测量值可通过 CAN（Controller Area Network）输出。
可用于与电池管理系统 (BMS) 等车载设备的信息进行数据整合。
日置HIOKI LR8102数据采集仪LR8101基本参数（精度保证期1年）

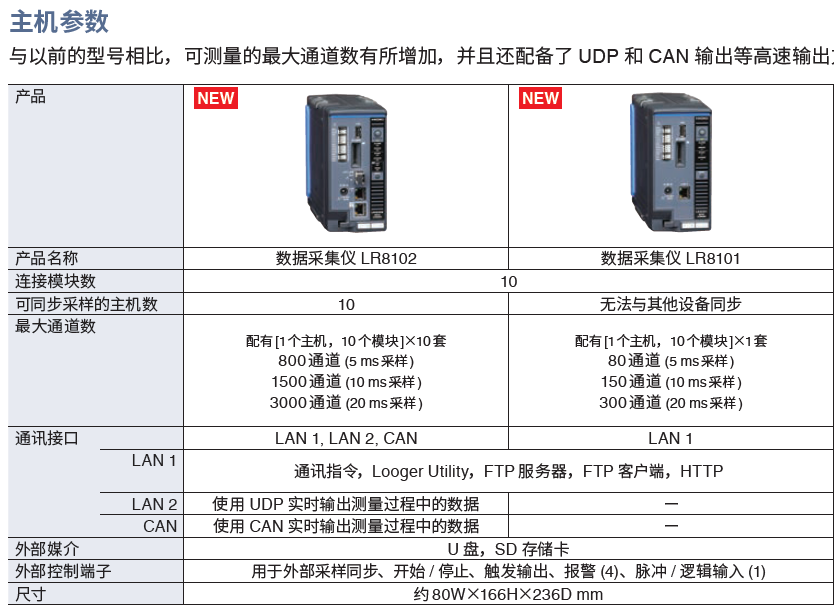

| 品名 | 数据采集仪LR8102 | 数据采集仪LR8101 |
|---|---|---|
| 可连接模块 | 参照【选件】 > 【测量模块】 | |
| 最多可连接模块个数 | 10个 | |
| 最多可同步主机台数 | 10台 | 无法与主机同步 |
| 电源 |
AC适配器 : AC适配器Z1016 (DC 12 V ±10%驱动) 外部电源 : DC 10 V ～ 30 V |
|
| 使用温湿度范围 | -10℃～50℃, 80% RH以下 (无结露) | |
| LAN端口数 |
2 |
1 |
| 通讯接口 |
【LAN1功能】
通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能
【LAN2功能】 以太网 XCP（UDP） 通过 UDP 输出测量数据 |
【LAN1功能】 通过Logger Utility进行数据收集、记录条件的设置 通过Logger Utility进行IP 地址的初始设置 利用通讯命令进行设置、记录控制 通过 FTP 服务器手动获取数据 FTP 数据自动发送（FTP客户端） HTTP服务器功能 XCP on Ethernet（TCP） NTP客户端功能 |
| 外部媒体 |
U盘, 确保正常运行: Z4006 (16 GB) 支持SD存储卡/SDHC存储卡，确保正常运行: Z4001 (2 GB), Z4003 (8 GB) |
|
| 外部控制端子 | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5), CAN接口(1) | 脉冲/逻辑输入(1), 外部采样输入(1), 外部输入输出(4), 报警输出(4), GND端子(5) |
| 体积及重量 |
无模块：约80W × 166H × 238D mm, 1.5 kg 安装1个M7100模块时：约134W × 166H × 263D mm 安装10个M7100模块时：约620W × 166H × 263D mm |
|
| 附件 |
使用注意事项×1, 启动指南 ×1, DVD ×1 (启动指南, 使用说明书 详细篇, Logger Utility, Logger
Utility使用说明书, CAN单元设置软件, CAN单元设置软件使用顺手, 通讯命令使用说明书) ※主机不附带AC适配器。请选择另售 (选件) 的AC适配器 Z1016或电源线L1012。 |
|
