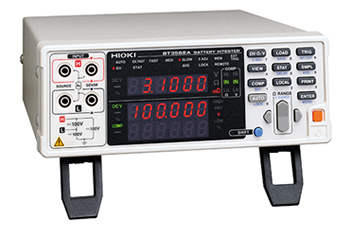

日置HIOKI BT3562A电池内阻测试仪
日置HIOKI电池内阻测试仪BT3562A/BT3561A软件通讯操作使用说明书下载地址
www.hioki.net.cn/products/show_9.html
BT3562A电池内阻测试仪开路电压测量量程: 6V/60V/100V；内部阻抗（AC-IR）测量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
BT3561A电池内阻测试仪电压测量量程: 6 V/60 V；内部阻抗（AC-IR）测量量程: 30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
采用交流四端子测试法（1 kHz）测量电池等的内阻。另外，也可以同时测量直流电压 （电池的电压） 。由于可进行高精度高速测量，并且接口规格丰富，因此是最适合于构建电池生产检查线路的测量仪器。
回路电阻的允许值范围翻了一倍。即使延长测试线也不太会报错
即便测试线或继电器老化导致回路电阻变大，升级版也能保证稳定运行
标配 LAN 接口，方便搭建测试系统。在抗干扰性方面也做了充足的考量，保证稳定运行
通过电池传送时的防静电措施，提高了静电抗性（± 30kV IEC1000-4-2 接触放电）
日置HIOKI BT3562A电池内阻测试仪性能特点
同时测量电池的内阻和电压
由于可使用交流四端子测试法同时测量电阻和直流电压，因此可一次测量并判定电池的内阻和电池电压。
高精度测量
具有电阻测量分辨率为 1 μ Ω 或 0.1 μ Ω、电压测量分辨率为 10 μ V 的高分辨率。实现了电压测试精度为± 0.01% of reading 的高精度测量。
高速测量
同时测量电阻和电压时，可进行最快约为 20 ms 的高速测量。（响应时间约 10 ms + 采样时间 8 ms）
比较器功能
分别按 Hi/ IN/ Lo 这 3 个阶段判定电阻和电压测量值，并显示易于查看的判定结果。比较器判定蜂鸣器也分别针对合格品和不合格品发出不同的声音，因此可进行更准确的判定。
统计运算功能
由于可计算测量值的最大值、最小值、平均值、标准偏差以及工序能力指数等，因此最适合用于生产管理。也可以设定为比较器的设定值。
测量值存储功能
内存可保存最多 400 个测量值。在高速切换测试物的同时进行测量时，如果每次测量都将测量值传送到计算机中，则会延长切换时间，不过通过使用该存储功能，可节省时间集中传送测量值。
EXT I/O 接口
配备标准 EXT I/O 和 RS-232C 接口，可对应高速规格 38400 bps。
支持 GP-IB、模拟输出：BT3562-01、 BT3563-01
支持 LAN、模拟输出：BT3561A、 BT3562A、 BT3563A
日置HIOKI BT3562A电池内阻测试仪技术参数
| 型号 | BT3561A | BT3562A | BT3563A | |||
|
测量方式 |
交流4 端子法 |
交流4 端子法 |
交流4 端子法 |
|||
|
测量电流频率 |
1 kHz ±0.2 Hz |
1 kHz ±0.2 Hz |
1 kHz ±0.2 Hz |
|||
|
|
ー |
3.1000 mΩ, 0.1 μΩ, 100 mA |
3.1000 mΩ, 0.1 μΩ, 100 mA |
|||
|
测量 |
电阻测量量程分最辨大率显示， 测试电流 |
30 mΩ |
31.000 mΩ, 1 μΩ, 100 mA |
31.000 mΩ, 1 μΩ, 100 mA |
31.000 mΩ, 1 μΩ, 100 mA |
|
|
0 mΩ |
310. mΩ,1, mA |
310. mΩ,1, mA |
310. mΩ,1, mA |
|||
|
3 Ω |
3.1000 Ω,100 μΩ, 1 mA |
3.1000 Ω,100 μΩ, 1 mA |
3.1000 Ω,100 μΩ, 1 mA |
|||
|
Ω |
.0mΩ, 10 |
.0mΩ, 10 |
.0mΩ, 10 |
|||
|
300 Ω |
310.00 Ω, 10 mΩ, 10 μA |
310.00 Ω, 10 mΩ, 10 μA |
310.00 Ω, 10 mΩ, 10 μA |
|||
|
3 k |
3.1000 kΩ, 100 mΩ, 10 μA |
3.10 0 kΩ, 100 mΩ, 10 μA |
3.10 0 kΩ, 100 mΩ, 10 μA |
|||
|
3 mΩ 量程 |
ー |
±0.5% rdg. ±10 dgt. |
±0.5% rdg. ±10 dgt. |
|||
|
电压测量量程 |
基本精度30 mΩ 量程以上 |
±0 % rdg. ±5 dgt. |
±0 % rdg. ±5 dgt. |
±0.5% rdg. ±5 dgt. |
||
|
|
6 V |
6.00000 V,10 μV |
6.00000 V,10 μV |
6.00000 V, 10 μV |
||
|
20V |
ー |
ー |
ー |
|||
|
|
60 V |
60.0000 V, 100 μV |
60.0000 V, 100 μV |
60.0000 V, 100 μV |
||
|
1000V |
|
100.000 V, 1 mV |
ー |
|||
|
|
300 V |
ー |
ー |
300.000 V, 1 mV |
||
|
1000 V |
ー |
ー |
ー |
|||
|
|
基本精度 |
±0.01% rdg. ±3 dgt. |
±0.01% rdg. ±3 dgt. |
±0.01% rdg. ±3 dgt. |
||
|
测量响应时间*1
|
10 ms |
10 ms |
10 ms |
|||
| 采样时间 Ω 或 V |
4 ms, 12 ms, 35 ms, 150 ms |
4 ms, 12 ms, 35 ms, 150 ms |
4 ms, 12 ms, 35 ms, 150 ms |
|||
|
EX.FAST, FAST, MEDIUM, SLOW 回路电阻的容许值*1(精度内) |
Ω V |
8 ms, 24 ms, 70 ms, 253 ms |
8 ms, 24 ms, 70 ms, 253 ms |
8 ms, 24 ms, 70 ms, 253 ms |
||
|
SENSE 端 |
— , 4 Ω, 30 Ω, 30 Ω |
4 Ω, 4 Ω, 30 Ω, 30 Ω |
4 Ω, 4 Ω, 30 Ω, 30 Ω |
|||
|
量程 : 3 mΩ, 30 mΩ*1,*33 0(0 mΩ, 3 Ω) 路电阻的容许值错误检测 |
SOURCE 端 |
4 24 |
4 4 24 |
4 4 24 |
||
|
SENSE 端 |
— , 6 Ω, 30 Ω, 30 Ω |
6 Ω, 6 Ω, 30 Ω, 30 Ω |
6 Ω, 6 Ω, 30 Ω, 30 Ω |
|||
|
SOURCE 端
|
— , 6 Ω, 20 Ω, 200 Ω |
6 Ω, 6 Ω, 20 Ω, 200 Ω |
6 Ω, 6 Ω, 20 Ω, 200 Ω |
|||
|
开路端子电压 量程:30 mΩ 以下,300 mΩ, 3 Ω 以上 |
25 V, 7 V, 4 V peak |
25 V, 7 V, 4 V peak |
25 V, 7 V, 4 V peak |
|||
|
接口 |
LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38400 bps) |
○ |
○ |
○ |
||
|
EXT I/O |
○ |
○ |
○ |
|||
|
模拟输出(DC 0 V 〜3.1 V) |
○ |
○ |
○ |
|||
|
接触检查 |
○ |
○ |
○ |
|||
|
功能 |
调零(±1000 计数) |
○ |
○ |
○ |
||
|
脉冲测量功能 |
○ |
○ |
○ |
|||
|
比较器 |
Hi/ IN/ Lo |
Hi/ IN/ Lo |
Hi/ IN/ Lo |
|||
|
统计运算功能 |
最多30000 个数据 |
最多30000 个数据 |
最多30000 个数据 |
|||
|
延迟功能 |
○ |
○ |
○ |
|||
|
平均功能 |
2 〜16 次 |
2 〜16 次 |
2 〜16 次 |
|||
|
设置保存(面板保存) |
126 个面板 |
126 个面板 |
126 个面板 |
|||
|
存储功能 |
400 个 |
400 个 |
400 个 |
|||
|
LabVIEW® 驱动支持 |
○ |
○ |
○ |
|||
|
|
安全性:EN61010 |
安全性:EN61010 |
安全性:EN61010 |
|||
|
适用标准 放射性射频电磁场的影响(10 V/m) |
EMC: EN61326 Class A |
EMC: EN61326 Class A |
EMC: EN61326 Class A |
|||
|
10 V |
符合标准 |
符合标准 |
符合标准 |
|||
|
导电射频电磁场的影响3 V CE 支持 |
符合○标准 |
符合○标准 |
符合○标准 |
|||
标配不含测试线，请根据测试要求选购
L2107 夹型测试线 （DC60 V 以下）
9467 大夹型测试线 （DC50 V 以下）
9770 针型测试线 （DC60 V 以下）
9771 针型测试线 （DC60 V 以下）
L2100 针型测试线 （DC1000V 以下）
L2110 针型测试线 （DC1000V 以下）
Z5038 调零板 （L2100,L2110 用）
9637 RS-232C 电缆 （9 针－ 9 针 / 交叉型）
