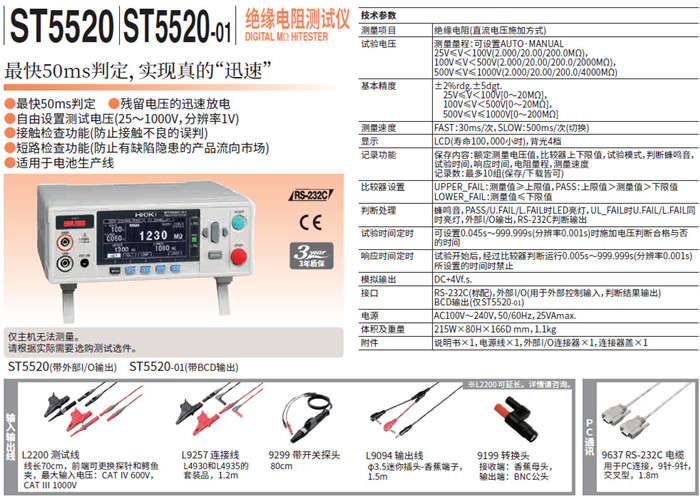

HIOKI日置电池短路测试仪ST5520
设置试验电压25～1000V
能够检测出微小的老化和故障异物等
为了能够捕捉到金属异物的混入或隔膜的破损，需要在充电过程中使变化变得更为缓和，试加一定的电压，电压稳定期间检出异物。
HIOKI ST5520短路测试仪微短路检查功能
由金属异物和毛刺形成的小区域导通状态称为微短路(micro short)6。内部存在微短路的电池进行绝缘电阻测量时，外施高电压7会在微短路区域产生集中电场，并将微短路部分烧断。这种情况下，因为测量使得微短路状发生了“改善”，结果会判断为良品 (图 15)。然而，这种微短路电池在重复充放电后会有发生大规模短路的风险，必须判定为不良品。为了避免这种情况，绝缘电阻测量前需要施加一个不会改善微短路状态的低电压(几V 左右)，检出微短路状态。推荐选择搭载了这种功能的绝缘电阻测试仪ST5520。
HIOKI短路测试仪提供绝缘电阻测试仪ST5520、高阻计SM7110
需要选择能够测量出绝缘是否合格，绝缘电阻值超过阈值合格范围的绝缘电阻测试仪。特别是判定阈值在数GΩ以上的情况，需要确保量程足够。
判定阈值在几MΩ到几GΩ之间，精度要求几个%以内的情况下：ST5520
判定阈值在几kΩ到几百TΩ之间，精度要求更高的情况下：SM7110,SM7120
HIOKI ST5520短路测试仪电压输出性能
根据绝缘电阻测量时施加的电压大小选择合适的产品。
・ 1000V 以下： ST5520, SM7110
・ 2000V 以下： SM7120
同时需要注意电池单体的静电容量。电池单体约有几百pF 到几百μF 以上的静电容量，在测量这种电池单体时，外施电压可能会发生过冲现象。如果发生过冲，输出电压稳定至设定的试验电压需要一定时间。
这对后续将提到的间隔时间会有负面影响。又因为过冲会在被测物上施加一个高于设定的电压，被测物可能会被损坏。
HIOKI 的绝缘电阻测试仪和高阻计，对于容性负载也能做到抑制输出电压发生过冲的情况，因此可以说非常适合用于电池的绝缘电阻检测。
