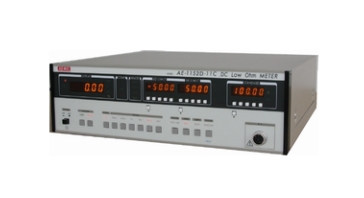

最适合超低电阻的自动测定 可通过BIN 11分类筛选判定结果
特点：
■最适合分流电阻等超低电阻的测定
■抵消热电动势影响
■施加脉冲测定电流，降低自身发热，减少测定端子磨损
■标准配备接触检测功能
■绝对值测定：0.0000mΩ～1.5000kΩ
■％测定：0.1mΩ～1kΩ/±50.00%【最小分辨率10nΩ】
■GP-IB /RS-232C/Centronics接口(选购)
■安装BIN功能 [BIN1 ～ BIN9] （最大可11分类）
可集电极开路输出、LED显示及蜂鸣器提示
■标准配备检测测定电流／测定电压异常的回路装置
■可转换输出
测量范围及基本精确度（周围温度23℃±5℃）
量程
测量范围
分辨率
测量电流
测量精确度
1mΩ
0.0000mΩ～1.5000mΩ
0.1μΩ
3A
±(0.01%rdg+1μΩ)
±3digit[Average]
±4digit[Slow]
±5digit[Fast]
以内
10mΩ
0.000mΩ～15.000mΩ
0.1μΩ
1A
100mΩ
0.00mΩ～150.00mΩ
10μΩ
1Ω
0.0000Ω～1.5000Ω
100μΩ
100mA
10Ω
0.000Ω～15.000Ω
1mΩ
100Ω
0.00Ω～150.00Ω
10mΩ
10mA
1kΩ
0.0000kΩ～1.5000kΩ
100mΩ
1mA
%
0.1mΩ～1kΩ/±50.00％
0.01％[10nΩ]
参考上记
参考规格书
测定端子开放电压
5V以下
测定方式
4端子测定[接触检测可能]
采样时间
【空转】2～10回/秒
【外部启动】约9msec.～400msec.
比较器设定范围
上下限均为[0～15000]、％量程：low 0～-50%、high 0～+50%
比较器判定结果显示
[BIN 1～ BIN
9] 显示及蜂鸣器提示
控制讯号
测定开始信号：以”L”[0V]→”H”[DC12V] 启动
保持信号：Open和”H”[DC12V]:Free run、 ”L”[0V]:Hold
判定结果信号[LO/GO(BIN1~BIN9)/HI]：集电极开路输出 max40V、100mA
接触错误[CONT-E]：集电极开路输出 max40V、100mA
测定终了信号[EOC]：集电极开路输出 max40V、100mA
使用环境
温度：5℃～+40℃、 湿度：85%以下
使用电源
AC85V～265V、50～60Hz、约60VA
外形尺寸
333(W)×99(H)×300(D)mm（不含底部橡胶等突起物。）
重量
约3kg
