产品概述:

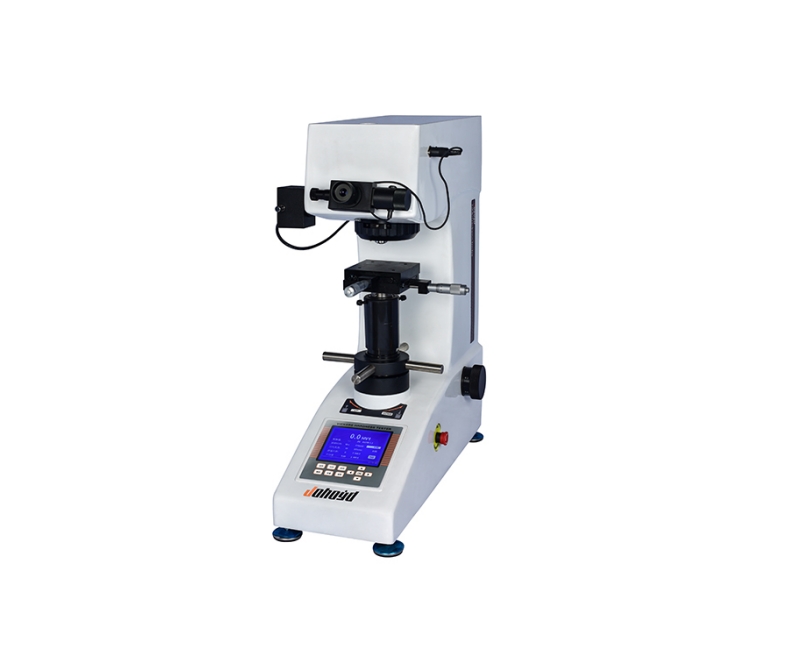

数显自动转塔型维氏硬度计可以满足基本的维氏硬度计测试要求,升级后的数显测微目镜可以直接读取测量长度,从而更加快速准确的得出测量值,升级后的转塔可以自动转换目镜跟压头,避免人工失误造成仪器损坏,同时也提高了效率。
主要功能和特点:
1、 工程师设计的光学系统不仅图像清晰,还可作为简单的显微镜使用,亮度可调,视觉舒服,长时间操作不容易疲劳;
2、 工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间,测量次数并能键入年、月、日期,试验结果和数据处理等;
3、 铸铝壳体一次成型,结构稳定不变形,汽车烤漆档次高,抗划伤能力强,使用多年依然光亮如新;
4、 我司具备自行研发设计,生产加工的能力,我们的机器终身提供配件更换和维护升级服务;
5、 HVS-10Z机型可现实测量长度直接确认得出硬度值;
6、 HVS-10Z机型可实现:观察—测试—测量的位置切换由自动转塔完成;
7、 可选配LCD大屏幕;LCD大屏幕显示屏方便观察,测试条件,试验过程直观明了;
8、 可选配内置打印机;试验结果和测试数据直接打印;
主要用途和适用范围:
1、 钢铁,有色金属,金属箔,硬质合金,金属薄板,微观组织,碳化;
2、 渗碳,渗氮和脱碳层,表面硬化层,电镀层,涂层,热处理;
3、 玻璃,晶片,陶瓷材料;
技术参数:
参数名称 |
参数数据 |
维氏硬度标尺 |
HV0.3,HV0.5,HV1.0 ,HV3.0,HV5.0,HV10.0 |
显示 |
自动读数菜单显示5位数的硬度值;4位数的对角线长度(D1,D2)试验力,保持时间,测试次数,返回 |
试验力(Kgf) |
0.3、0.5 、1.0 、3.0、5.0、10.0 |
加载控制 |
自动(加载/保持/卸载) |
试验力保持时间(s) |
1~99 |
光通道 |
双光通道(目镜及CCD摄象通道) |
光学系统 |
物镜:10×,20×目镜放大倍数:10× 总放大倍数(μm):100×, 200× 测量范围(μm):400 分辨率(μm):0.125 |
硬度测量范围 |
(5-3000)HV |
XY试台(选配) |
尺寸(mm):100×100 行程范围(mm):25×25 最小读数(mm):0.01 |
试件最大高度(mm) |
165 |
试件最大宽度(mm) |
130(从压头中心线至机壁距离) |
数据输出 |
预留内置微型打印机接口,(RS232串行接口)选配安装 |
电源电压 |
AC220V/50HZ |
外形尺寸(mm) |
585×200×630 |
重量(kg) |
42 |
主机 |
1台 |
砝码 |
3只 |
大、中“V”型试台 |
各1只 |
水平调节螺钉 |
4只 |
电源线 |
1根 |
10X数显测微目镜 |
1只 |
维氏硬度块 |
2块 |
备用保险丝2A |
2只 |
产品合格证 |
1份 |
产品使用说明书 |
1份 |
