产品概述：

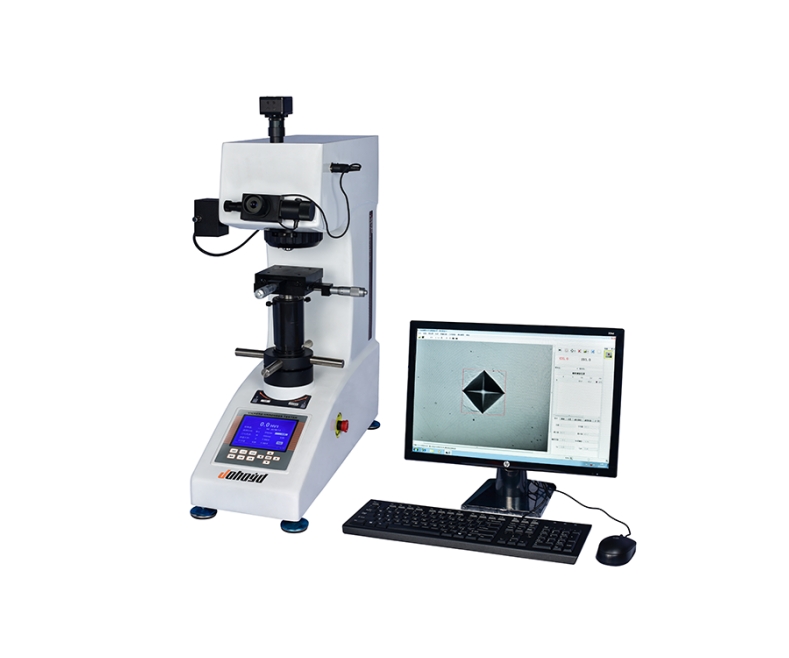

数显自动转塔型维氏硬度计是光、机、电一体化的高新技术产品，采用闭环式加载控制系统，试验力精度高，示值的重复性及稳定性佳。该仪器采用全新的高分辨率显示屏，显示直观清晰，操作方便，具备节能模式。配备数显测微目镜，不用查表，也不用输入压痕对角线，在屏幕上直观地显示试验力、压痕长度、保荷时间、测量次数、转换标尺、日期时间，操作时只要测量压痕按目镜按钮，即可自动计算出硬度值并显示在屏幕上。硬度测试结果实时保存，及打印输出，自动计算最大值、最小值、平均值。本机可配备维氏测量系统：可以进行每次加载荷和每次读取压痕的逐次实验。采用了观察方便的ccd摄像头、可在显示器上直接观察测量压痕，用鼠标测量精确度高，避免人工测量误差。对于设定试验条件，显示结果等均可清楚快捷地操作及显示。通过测量软件，可用计算机进行操作方便，实现单点测量可随机测量多点、统计测量数据，任意设定两点或多点测量点的间距作渗层深度测量 可沿X或Y两个方向测量、统计测量数据，根据用户输入的判定值自动计算硬化层深度.统计演算、换算、显示曲线判断是否合格等.可测量零件长度图形保存打印。
软件特点：
硬化曲线：用户手动输入测试点深度，软件自动画出硬化曲线并计算硬化层深。为了方便，用户可将多个深度点保存到模板文件供测试时调用；
硬度值转换、修正、有效验证: 系统可将测得的显微维氏硬度值转换成其它硬度值如HB、HR等；
可对球面圆柱面样品测量值进行修正；可对样品测量值进行有效验证；
数据统计：自动计算测量硬度的平均值、方差、Cp、 Cpk等统计值；
自动报警：自动标出超出上下限值；
测试报告: 自动生成WORD或EXCEL文档报表；用户可定制报表格式；标准格式包括每单个硬度测量值、统计值、压痕图像、和硬化曲线等；
数据保存：原始测量数据和测量图像可保存到一个文档；
努氏硬度、断裂韧性：软件可设置成测量努氏硬度或测量断裂韧性；
其它功能：包括通用功能如：图像拍摄、视频采集、图像处理、几何尺寸测量、文档标注、相册管理、和定倍打印等。
机器主要功能和特点：
1、 光学工程师设计的光学系统不仅图像清晰，还可作为简单的显微镜使用，亮度可调，视觉舒服，长时间操作不容易疲劳；
2、 工业显示屏LCD大屏幕显示屏上能显示试验方法、试验力、测量压痕长度、硬度值、试验力保持时间，测量次数并能键入年、月、日期，试验结果和数据处理等；
3、 铸铝壳体一次成型，结构稳定不变形，汽车烤漆档次高，抗划伤能力强，使用多年依然光亮如新；
4、 我司具备自行研发设计，生产加工的能力，我们的机器终身提供配件更换和维护升级服务；
5、 CHVS-5Z机型可现实测量长度直接确认得出硬度值；
6、 CHVS-5Z机型可实现：观察—测试—测量的位置切换由自动转塔完成；
7、 配LCD大屏幕；LCD大屏幕显示屏方便观察，测试条件，试验过程直观明了；
8、 可选配内置打印机；试验结果和测试数据直接打印；
主要用途和适用范围：
1、 钢铁，有色金属，金属箔，硬质合金，金属薄板，微观组织，碳化；
2、 渗碳，渗氮和脱碳层，表面硬化层，电镀层，涂层,热处理；
3、 玻璃，晶片，陶瓷材料；
技术参数：
|
参数名称 |
参数数据 |
|
维氏硬度标尺 |
HV0.1,HV0.2,HV0.3,HV0.5,HV1,HV2,HV2.5,HV3,HV5,HV10 |
|
显示 |
4位数的硬度值，4位数的对角线长度（D1，D2）， 保持时间，测试次数，平均值等 |
|
试验力（Kgf） |
0.1、0.2、0.3、0.5、1、2、2.5、3、5、10kgf |
|
测试模式 |
HV/HK |
|
物镜和压头切换 |
自动切换 |
|
测量倍数 |
双物镜测量10X 、40X都可测量 |
|
加载控制 |
自动（加载/保持/卸载） |
|
试验力保持时间(s) |
1~99 |
|
光通道 |
双光通道（目镜及CCD摄象通道） |
|
光学系统 |
物镜:10×，40×目镜倍数:10×（可选15X） 总放大倍数(μm):100×, 400× 测量范围(μm):200 分辨率(μm):0.0625 |
|
语言 |
中英文 |
|
执行标准 |
ISO 6507，ASTM E92，JIS Z2244，GB/T 4340.2 |
|
硬度测量范围 |
(5-9999)HV |
|
XY试台 |
尺寸(mm):100×100 行程范围(mm):25×25 最小读数(mm):0.01 |
|
试件最大高度(mm) |
165 |
|
试件最大宽度(mm) |
130(从压头中心线至机壁距离） |
|
数据输出 |
预留内置微型打印机接口（选配） |
|
电源电压 |
AC220V/50HZ |
|
外形尺寸(mm) |
585×200×630 |
|
重量(kg) |
42 |
标准配置：
|
主机 |
1台 |
|
十字测量平台 |
1只 |
|
平口夹持台 |
1个 |
|
水平调节螺钉 |
4只 |
|
电源线 |
1根 |
|
10X显测微目镜 |
1只 |
|
维氏硬度块 |
2块 |
|
备用保险丝2A |
2只 |
|
产品合格证 |
1份 |
|
产品使用说明书 |
1份 |
