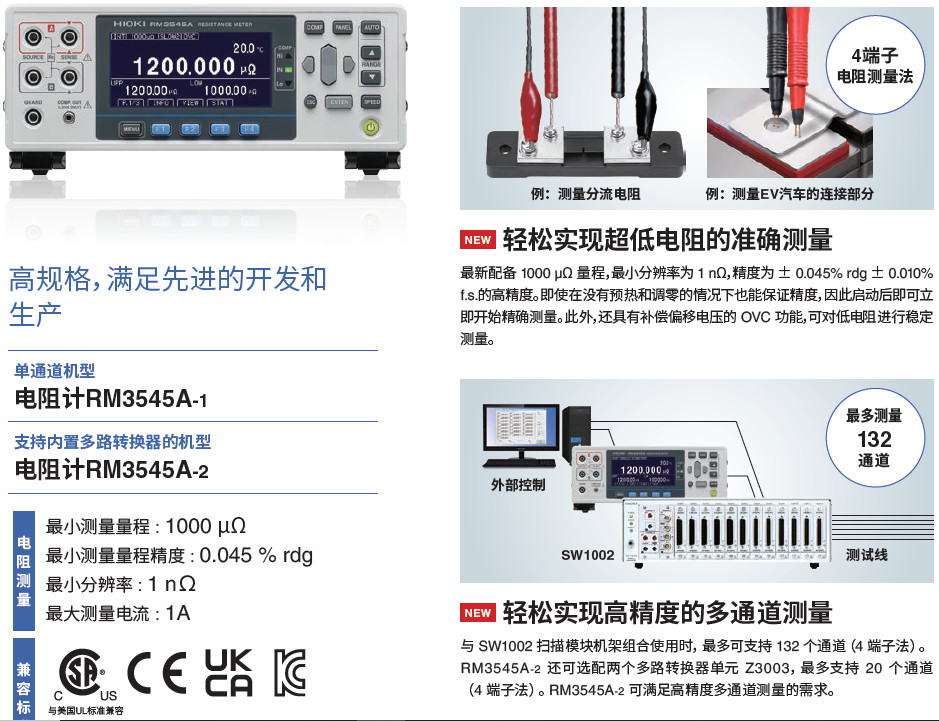

HIOKI日置RM3545A-2电阻计
1000µΩ量程，最小分辨率1nΩ。精度达到了0.045% rdg

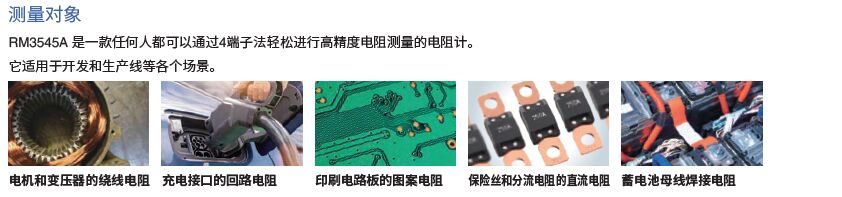

测试电池、电机和电子零件大电流和高电压。
准确测量低电阻值，提供更高水平的测量精度和生产效率。
最多支持20个通道（4端子法）（安装两个 Z3003 多路转换器单元时。仅限 RM3545A-2）
最多132个通道（4端子法）（与扫描模块机架SW1002组合使用时）
即使是微小的电阻也会对能源效率和安全性产生重大影响，因此对电阻进行更准确的品质控制至关重要。
通过无损检测焊接内部的轻微不良，检测出以往无法发现的轻微焊接不良，了解应对生产线自动化的焊接检查方法。
测量速度提高了约2倍（21 msec*）。
还扩大了回路电阻的公差值，这样就可以将该装置集成到系统中，而无需考虑导线电阻或接触电阻，同时还提供了标准的LAN通讯接口，便于与 PC 和 PLC
等设备进行数据连接。
（在10 mΩ量程或100 mΩ量程内，PR模式ON，测量速度FAST，使用外部触发器的情况下。）
通过将其集成到生产线中，可以实现与开发时相同的测量精度
HIOKI日置RM3545A-2电阻计技术参数
|
电阻测量量程（13档量程） |
[量程, 最大显示, 分辨率, 测量电流] 1000 μΩ: 1200.000 μΩ, 1 nΩ, 1 A 10 mΩ: 12.000 00 mΩ, 10 nΩ, 1 A 100 mΩ: 120.000 0 mΩ, 100 nΩ, 1 A 1000 mΩ: 1200.000 mΩ, 1 μΩ, 100 mA 10 Ω: 12.000 00 Ω, 10 μΩ, 10 mA 100 Ω: 120.000 0 Ω, 100 μΩ, 10 mA 1000 Ω: 1200.000 Ω, 1 mΩ, 1 mA 10 kΩ: 12.000 00 kΩ, 10 mΩ, 1 mA 100 kΩ: 120.000 0 kΩ, 100 mΩ, 100 μA 1000 kΩ: 1200.000 kΩ, 1 Ω, 10 μA 10 MΩ 12.000 00 MΩ, 10 Ω, 1 μA 100 MΩ（100 MΩ量程高精度模式）: 120.000 0 MΩ, 100 Ω, 100 nA 1000 MΩ: 1200.0 MΩ, 100 kΩ, 1 μA 以下 |
|
代表精度 ※ High模式, OVC功能 ON, SLOW2, 无调零 |
1000 μΩ量程: ±0.045% rdg ±0.010 % f.s. 10 mΩ量程: ±0.045% rdg ±0.001 % f.s. 100 mΩ量程: ±0.045% rdg ±0.001 % f.s. 1000 mΩ量程: ±0.012% rdg ±0.001 % f.s. 1000 Ω量程: ±0.006% rdg ±0.001 % f.s. |
|
测量电流 |
High模式: 1000μΩ（1 A）〜1000 MΩ（1 μA以下） Low模式: 100 mΩ（100 mA）〜100 Ω（1 mA） 低功率模式（LP）: 将测量电流及开路电压控制在20 mV的低功率测量 LP1000 mΩ（1 mA）～LP1000 Ω（5 μA） |
|
测量速度 |
FAST, MEDIUM, SLOW1, SLOW2 |
|
回路电阻允许值 ※参考值 SOURCE B和SOURCE A之间的回路电阻(测量对象以外) |
100 mΩ 以下（PR 模式 OFF）的量程： 2.6 Ω 100 mΩ 以下（PR 模式 ON）的量程: 3.5 Ω 1000 mΩ量程: 15 Ω 10 Ω量程: 150 Ω 100 Ω量程: 100 Ω 10 kΩ量程: 500 Ω 100 kΩ 以上的量程: 1 kΩ |
|
最大开路端子电压 |
1000 Ω以下的量程: 8.0 V 10 kΩ以上的量程:20 V |
|
温度测量 |
热敏电阻传感器( Z2001[附件] ):-10.0℃~99.9℃ 模拟输入(红外测温仪等):DC 0 V~2.0 V |
|
内置多路转换器(内置选件，仅限RM3545A-2 ) |
多路转换器单元Z3003 可搭载数量:最多2个单元 最大通道数: 20通道( 4线式)、42通道( 2线式) 切换时间: 30 msec |
|
外置多路转换器(外置选件) |
扫描模块机架 最大通道数( SW1001 ):33通道(4线式) 最大通道数( SW1002 ):132通道(4线式) 切换时间: 11 msec |
|
接口 |
LAN(TCP/IP、10BASE-T/100BASE-TX )、RS-232C (最高115200 bps，兼打印机I/F )、USB、EXT I/O(D-sub 37 pin)、模拟输出（D/A输出电压范围，DC 0 V 〜 1.5 V） |
|
功能 |
接触检查、调零(各量程±50%of full scale以内) *1、无调零精度保证、OVC功能、接触改善功能(最大施加电压5 V、最大电流10 mA )、低功率模式(最大开路电压20 mV ) ，温度测量功能、温度补偿( TC )功能、温度换算(δt )功能、统计运算功能、延迟功能、平均功能、设置保存(面板保存)、数据存储功能、命令监视功能(显示命令和查询的发送接收状况)、支持LabVIEW®驱动*2 *1: 100 MΩ以上不可调零(强制关闭) *2: LabVIEW驱动程序是National Instruments公司的商标和注册商标 |
|
电源 |
额定电源电压：AC 100 V～240 V 额定电源频率：50 Hz / 60 Hz 最大额定功率：40 V |
|
通常功耗（参考值） |
16 W (测量电流1 A, LCD灯亮) |
|
体积及重量 |
RM3545A-1: 约215W × 80H × 306.5D mm (不含突起物), 约2.7 kg RM3545A-2: 约215W × 80H × 306.5D mm (不含突起物), 约3.4 kg |
|

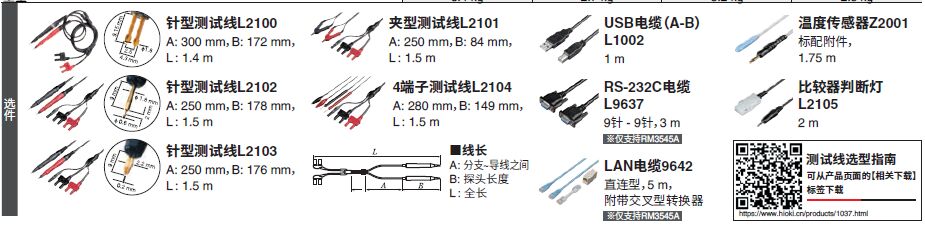

附件 |
电源线 x 1、温度传感器Z2001 ×1、、EXT I/O 用公接头 x 1、EXT I/O用连接器盖 x 1、备用保险丝( F1.6AH 250 V ) x 1、启动指南 x 1、使用注意事项 x 1 |
