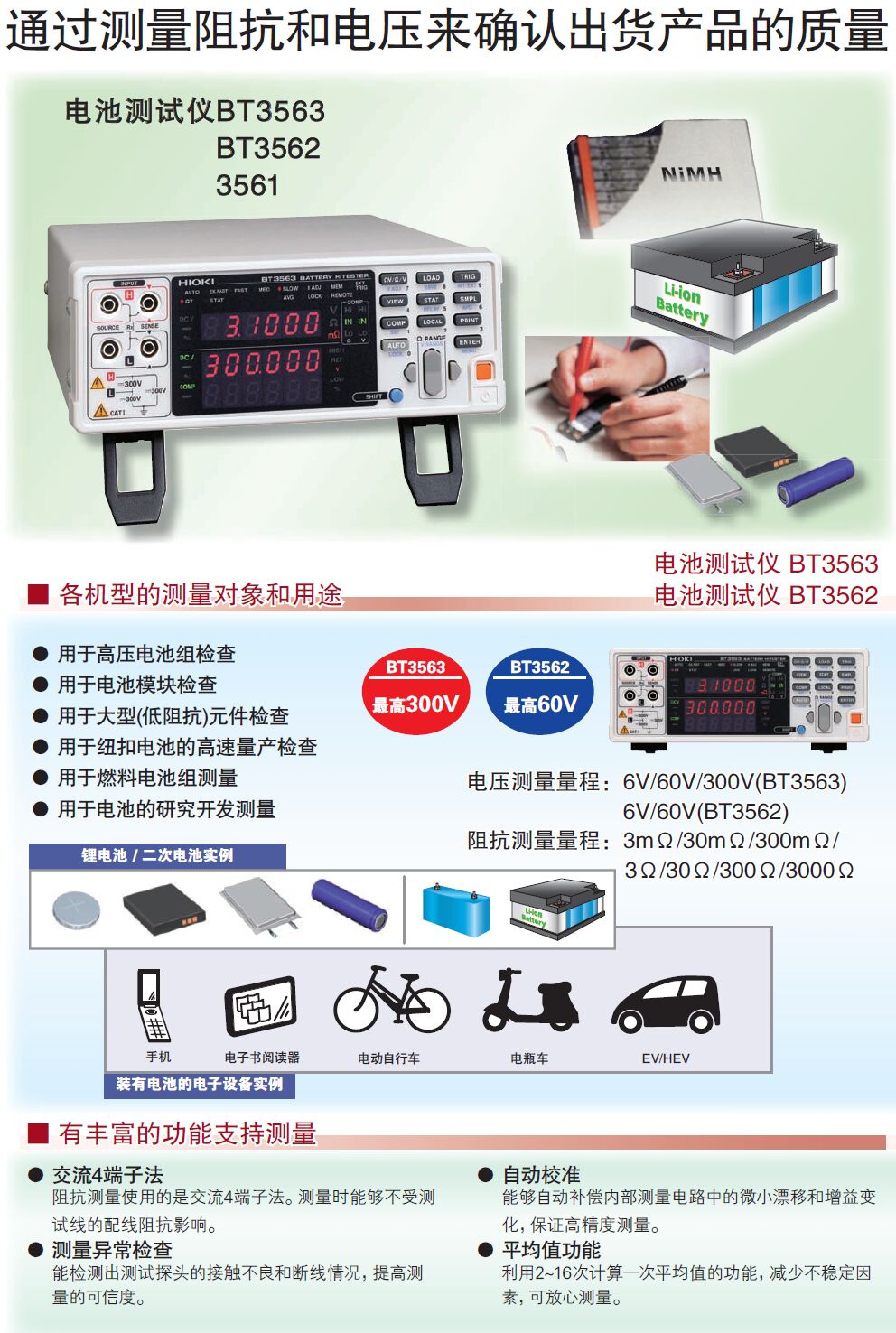

日置HIOKI电池OCV内阻测试仪BT3562

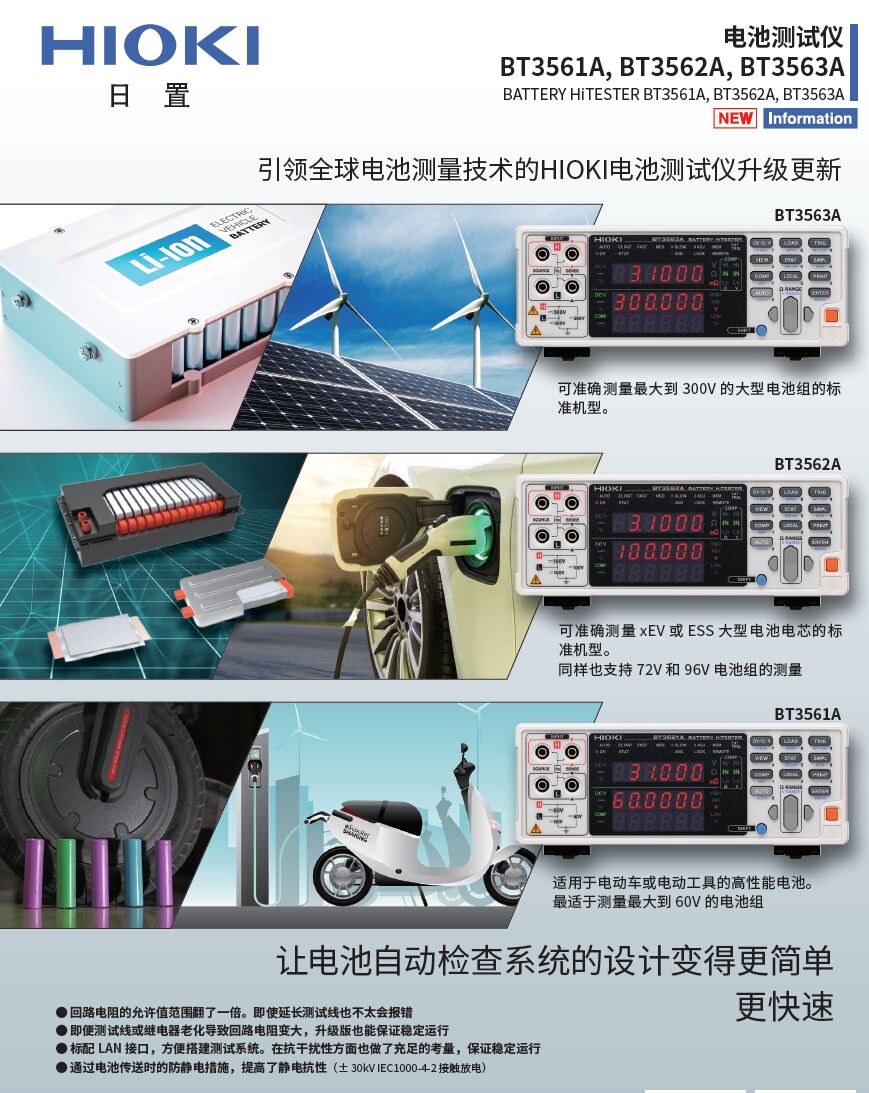

BT3562已停产，升级替代型号BT3562A
同时测试内部阻抗和开放型电压
用于测试xEV大型电池、100 V以下的中型电池组的测试
内部阻抗（AC-IR）测量量程: 3 mΩ/30 mΩ/300 mΩ/3 Ω/30 Ω/300 Ω/3 kΩ
开放型电压测量量程: 6 V/60 V/100 V
接口搭载LAN
日置HIOKI BT3562电池测试仪技术参数
|
阻抗测量量程 |
3 mΩ（最大显示: 3.1000 mΩ, 分辨率: 0.1 μΩ, 测试电流: 100 mA） 30 mΩ（最大显示: 31.000 mΩ, 分辨率: 1 μΩ, 测试电流: 100 mA） 300 mΩ（最大显示: 310.00 mΩ, 分辨率: 10 μΩ, 测试电流: 10 mA） 3 Ω（最大显示: 3.1000 Ω, 分辨率: 100 μΩ, 测试电流: 1 mA） 30 Ω（最大显示: 31.000 Ω, 分辨率: 1 mΩ, 测试电流: 100 μA） 300 Ω（最大显示: 310.00 Ω, 分辨率: 10 mΩ, 测试电流: 10 μA） 3 kΩ（最大显示: 3.1000 kΩ, 分辨率: 100 mΩ, 测试电流: 10 μA）

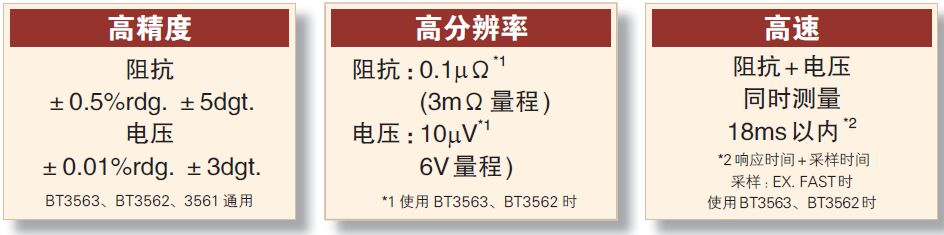

测试代表精度: ±0.5% rdg ±10 dgt（3 mΩレンジ）, ±0.5% rdg ±5 dgt（30 mΩ量程以上） 测试电流频率: 1 kHz ±0.2 Hz 测量方法 交流4端子法 |
|
电压测量量程 |
6 V（最大显示: 6.00000 V, 分辨率: 10 μV） 60 V（最大显示: 60.0000 V, 分辨率: 100 μV） 100 V（最大显示: 100.000 V, 分辨率: 1 mV）
测试代表精度: ±0.01% rdg ±3 dgt |
|
测量应答时间 |
10 ms |
|
采样时间 |
Ω或V (60 Hz): 4 ms (EX.FAST), 12 ms (FAST), 35 ms (MEDIUM), 150 ms (SLOW) ΩV (60 Hz): 8 ms (EX.FAST), 24 ms (FAST), 70 ms (MEDIUM), 253 ms (SLOW)
Ω或V (50 Hz): 4 ms (EX.FAST), 12 ms (FAST), 42 ms (MEDIUM), 157 ms (SLOW) ΩV (50 Hz): 8 ms (EX.FAST), 24 ms (FAST), 84 ms (MEDIUM), 259 ms (SLOW) |
|
功能 |
联系检查功能, 调零功能, 脉冲测量功能, 比较器功能 (Hi/ IN/ Lo), 统计运算功能 (最大30,000组数据), 延迟功能, 平均功能, 设置保存功能 (面板保存) , 存储功能, LabVIEW®驱动对应 |
|
接口 |
LAN (TCP/IP, 10BASE-T/100BASE-TX) RS-232C (最大38.4 kbps, 打印机I/F兼用) EXT I/O (37-pin Handler interface) 模拟输出 (DC 0 V〜3.1 V) |
|
电源 |
AC 100 V 〜 AC 240 V, 50 Hz/60 Hz, 35 VA max. |
|
尺寸・重量 |
215W × 80H × 295D mm, 2.4 kg |
