产品详情
TUD320超声波探伤仪性能特点
彩色高速宽温工业级TFT_LCD 液晶显示；
10 位高速实时采样，较8 位采样测值更加精确；
锂电池供电，无记忆效应、具有过充过放保护，具有安全保障；
电池能量实时动态检测，以百分比表示，电源不足提前提示，关机时自动保存当前设置和数据；
测量显示方式：A 型扫描显示方式、B 型扫描显示方式；
探头阻尼通过菜单选择在50、150、400 之间切换；
检波方式有正半波、负半波、全波和射频四种方式可供选择；
具有线性抑制功能，最大抑制为屏高的80%；
可以在单探头、双探头及透射三种探伤工作方式之间任意切换；
具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，并可以分别设置进波报警与失波报警；
具有声程测量、回波次数分析功能；
具有曲面校正功能，便于对非规则材料和小管径管件进行检测；
具有10 个独立探伤通道，每个通道单独设置一组探伤参数、DAC 曲线。
具有存储功能，每个通道可以存储30 幅共300 幅A 扫图形、参数及DAC 曲线；每个通道可以存储30 组共300 组厚度值，每组可存储最多100 个共30000 个厚度值；
具有波形参考功能，可以已存储A 扫图形调出作为当前波形的参考对比波形使用，便于缺陷分析和判别；
具有曲线包络功能；
支持英语和中文两种语言；
两种测量单位：mm / inch；
具有角度和K 值两种输入方式；
可以利用标准试块自动生成DAC 曲线，最多可记录30 个点，三条附加可调偏置曲线及增益校正功能；
可利用单点标定生成DGS 曲线；
实用化的DGS 曲线参数设置：参考类型、参考大小、当量大小、探头频率及尺寸
可针对规则小管径规则曲面工件自动进行曲面校正功能
具有实时时钟功能,可手动调整；
具有探头自动校准功能；
具有自动增益功能；
具有手动B 扫描功能；
具有波形和探伤参数的冻结和解冻功能；
具有系统参数的加锁/解锁功能；
具有打印功能，通过串行打印机打印厚度报告与波幅曲线；(目前都没有)
支持RS232 通讯接口；
能够跟PC 机通讯，可以将测量数据和系统设置参数上传给PC 机，以便进行进一步处理（如生成探伤报告、打印等）；
可利用PC 端通讯软件升级仪器的功能；
操作过程可设置蜂鸣器提示音；
轻小便捷，易于操作。
彩色高速宽温工业级TFT_LCD 液晶显示；
10 位高速实时采样，较8 位采样测值更加精确；
锂电池供电，无记忆效应、具有过充过放保护，具有安全保障；
电池能量实时动态检测，以百分比表示，电源不足提前提示，关机时自动保存当前设置和数据；
测量显示方式：A 型扫描显示方式、B 型扫描显示方式；
探头阻尼通过菜单选择在50、150、400 之间切换；
检波方式有正半波、负半波、全波和射频四种方式可供选择；
具有线性抑制功能，最大抑制为屏高的80%；
可以在单探头、双探头及透射三种探伤工作方式之间任意切换；
具有闸门设置和报警功能。能够在屏幕上任意设置闸门的位置和宽度，并可以分别设置进波报警与失波报警；
具有声程测量、回波次数分析功能；
具有曲面校正功能，便于对非规则材料和小管径管件进行检测；
具有10 个独立探伤通道，每个通道单独设置一组探伤参数、DAC 曲线。
具有存储功能，每个通道可以存储30 幅共300 幅A 扫图形、参数及DAC 曲线；每个通道可以存储30 组共300 组厚度值，每组可存储最多100 个共30000 个厚度值；
具有波形参考功能，可以已存储A 扫图形调出作为当前波形的参考对比波形使用，便于缺陷分析和判别；
具有曲线包络功能；
支持英语和中文两种语言；
两种测量单位：mm / inch；
具有角度和K 值两种输入方式；
可以利用标准试块自动生成DAC 曲线，最多可记录30 个点，三条附加可调偏置曲线及增益校正功能；
可利用单点标定生成DGS 曲线；
实用化的DGS 曲线参数设置：参考类型、参考大小、当量大小、探头频率及尺寸
可针对规则小管径规则曲面工件自动进行曲面校正功能
具有实时时钟功能,可手动调整；
具有探头自动校准功能；
具有自动增益功能；
具有手动B 扫描功能；
具有波形和探伤参数的冻结和解冻功能；
具有系统参数的加锁/解锁功能；
具有打印功能，通过串行打印机打印厚度报告与波幅曲线；(目前都没有)
支持RS232 通讯接口；
能够跟PC 机通讯，可以将测量数据和系统设置参数上传给PC 机，以便进行进一步处理（如生成探伤报告、打印等）；
可利用PC 端通讯软件升级仪器的功能；
操作过程可设置蜂鸣器提示音；
轻小便捷，易于操作。

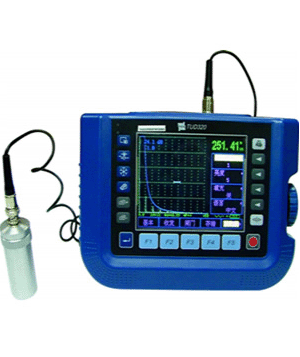

时代TUD320采用彩色高速宽温工业级TFT_LCD液晶显示屏，领先国内的技术设计，检测速度快、精度高、波形稳定。可用于多种材料内部缺陷的检测，如钢、铜、铝、铸锻件、以及金属焊缝等等，可有效检测出气孔、裂纹、疏松、夹杂、未融合、未焊透等缺陷。广泛应用于航空航天、石油化工、冶金电力、铁路交通、锅炉压力容器、钢结构、机械加工等领域的在役安全检查、寿命评估、质量控制等！
TUD320探伤仪性能特点：
超大彩屏：彩色高速宽温工业级TFT_LCD液晶显示，多种颜色选择，适用于不同的光线条件，背光连续可调。
高采样率：位高速实时采样，较8位采样测值更加精确
曲面校正：便于对非规则材料和小管径管件进行检测
双模曲线：DAC曲线、DGS曲线两种模式可选
电量监控：以百分比的形式显示电量，方便监测，并具有过充过放保护
方便通用：可以自由设置各行业探伤工艺标准，现场探伤无需携带试块。
B-扫描：可显示工件缺陷形状，完备的焊缝和工件剖面显示，使探伤更具权威。
打印功能：直接驱动打印机，打印厚度报告与波幅曲线。
PC通讯：测量数据和系统设置参数直接上传，探伤报告自动生成。
超声波探伤仪TUD320技术参数
| 扫描范围（mm） | 扫描范围（mm）：2.5～5000 |
| 脉冲移位（ms） | 脉冲移位（ms）：-20～+3400 |
| 探头零点（ms） | 探头零点：0.0～99.99 |
| 材料声速（m/s） |
材料声速：1000～9999 7个固定声速：2260,2730,3080,3230,4700,5920,6300 |
| 输出阻尼（W） | 50，150，400 |
| 工作方式 | 单探头（收、发），双探头（一收一发），透射（透射探头） |
| 频率范围（MHz） | 低频0.2–1、中频0.5–4 、高频3–15三档可选 |
| 增益调节（dB） | 0～110 调节步距：0.0，0.2，0.5，1，2，6，12 |
| 垂直线性误差 | 垂直线性误差不大于3% |
| 水平线性误差 | 在扫描范围内，不大于0.2% |
| 探伤灵敏度余量 | ³50dB |
| 动态范围 | ³32dB |
| 探伤通道 | 10个 |
| 外型尺寸(mm) | 243×173×70 |
| 重量（kg） | 1.5 |
探伤仪TUD320 标准配置
主机，3A/9V电源适配器，探头连接电缆，直探头2.5MHz20，斜探头5MHz8×9K2，耦合剂，背带
可选件：
串行通讯电缆(9针)，PC端通讯软件，串行打印机TPUP-NH，探头、试块
