TT130,超声波测厚仪TT130,时代TT130



产品详情

TT130超声波测厚仪测量厚度:将耦合剂涂于被测处,将探头与被测材料耦合即可测量,屏幕将显示被测材料厚度,
说明:当探头与被测材料耦合时,显示耦合标志。TT130如果耦合标志闪烁或不出现说明耦合不好。拿开探头后,厚度值保持,耦合标志消失。
TT130测量步骤
测量准备:
  将探头插头插入主机探头插座中, 按ON键开机,全屏幕显示数秒后显示上次关机前使用的声速,如下图所示,此时可开始测量。
声速的调整:
  如果当前屏幕显示为厚度值,按 VEL 键进入声速状态,TT130屏幕将显示当前声速存储单元的内容。每按一次,声速存储单元变化一次,可循环显示五个声速值。如果希望改变当前显示声速单元的内容,用▲或▼键调整到期望值即可,同时将此值存入该单元。
校准:
  在每次更换探头、更换电池之后应进行校准。此步骤对保证测量准确度十分关键。如有必要,可重复多次。
  将声速调整到 5900m/s 后按ZERO 键,进入校准状态,
  在随机试块上涂耦合剂,将探头与随机试块耦合,屏幕显示的横线将逐条消失,直到屏幕显示4.00mm 即校准完毕。然后转入测量状态,测量随机试块,若示值误差超出仪器的测量误差还需再次进行校准,直到示值误差在测量误差范围内为止。
    时代TT130根据超声波脉冲反射原理来进行厚度测量的,当探头发射的超声波脉冲通过被测物体到达材料分界面时,脉冲被反射回探头,通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。时代超声波测量厚仪系列是集当代科技电子技术和测量技术于一体的、先进的无损检测仪器,采用微电脑对数据时行分析、处理、显示,采用高度优化的测量电路,具有测量精度高、范围宽、操作简便、工作稳定可靠等特点。凡能使超声波以一恒定速度在其内部传播的各种材料均可采用此原理测量,如金属类、塑料类、陶瓷类、玻璃类。可以对各种板材和加工零件作精确测量,广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。本仪器显示分辨率为 0.01,可测量比TT100更为精密的工件。
超声波测厚仪TT130技术参数:
显示最小单位:0.01mm
工作频率:5MHz
测量范围:0.8mm~225.0mm (钢)
管材测量下限:Φ20mm×3.0mm
测量误差:±(1%H+0.1)mm,H 为被测物实际厚度
声速调节范围:1000 m/s~9999m/s
已知厚度反测声速:测量范围1000 m/s~9999m/s,试块厚度≤20mm 时,声速测量精度为±1mm/H×100%;试块厚度>20mm 时,声速测量精度为±5%
使用温度范围:0℃~40℃
电源:二节 5 号干电池
功耗:工作电流<20mA (3V)
外形尺寸:126 mm×68 mm×23 mm
重量:170g
标准配置:手提箱1个,主机1台,探头5P¢10探头1支,电池AA型碱性电池2节,耦合剂1瓶,随机文件1套
TT130测厚仪性能特点:
  高分辨率:测量100mm以下工件时显示分辨率为:0.01mm;
  自动校对零点:可对系统误差进行修正;
  耦合提示、低电压提示、
  关机方式:自动关机(无操作三分钟后);
  声速调节:可利用已知厚度试块测量声速;
  数据存储:可以存储10个厚度值和5个声速值;

推荐产品

Our Products

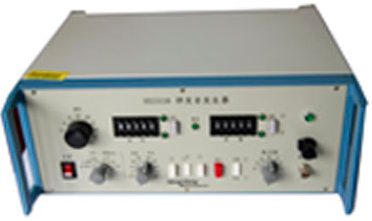

SCX3526多路电阻测试仪测试范围:1uΩ-2MKΩ;最小分辨率:1uΩ;SCX3526多路电阻测试仪测量各种开关接触电阻;继电器线包和触点电阻;变压器、电感器、电机、偏转线圈绕线电阻;线圈电阻、分流器电阻、系列膜电阻、导线电阻;多路电阻测试仪YD3526测试通道数:8路、16路、32路、64通道
