产品详情
FT6380-50钳式接地电阻计专为有高要求多重接地电阻测量的中国客户而生产。应用了小尺寸钳式传感器,使FT6380能够在狭小空间使用中灵活自如。
需要接地电阻测量
“接地”通常指为了彻底消除潜在的危险，而将电气设备与地面连接的测量方式。电气设备出于安全的原因必须接地,因为如果不接地在发生故障或坠落时可能引起触电。
公用事业和服务承包商需要接地电阻测量,以验证给定设备是否已被可靠的接地。虽然接地最理想的状态是消除任何潜在的危险,但是一个潜在的危险实际上存在于接地装置和地面之间。这个事实表明电阻的存在不容忽视,这就是所谓的接地电阻。它绝对是至关重要的,我们测量接地电阻是为了确定潜在危险是否达到最小化，确保达到最安全的状态。
钳式接地电阻计FT6380-50高级特性
-
小巧的钳式传感器为狭小空间的测量带来极大的方便
到目前为止,其他制造商生产的接地电阻测试仪的共同特点是仪器巨大，且有很大的钳口,它们操作复杂，且很难附着在地面线缆上。为了应对小巧型传感器的广泛需求，日置研发出一种微小的仅20毫米宽的传感器供两台仪器使用,使其可以安装在狭小的空间测量地面线缆。这个传感器的体积仅有市面上现有产品的一半。 -
较大的传感器手柄增强了工作性能
日置增大了传感器的手柄，以致它可以被两个指头轻松打开，使它仅需要使用现有产品一半的力量就可以操作。 - 低功耗扩展使用FT6380和FT6381的功耗大致为同类竞争产品的一半，最大限度的提高工作效率，因为它们可以连续使用更长的时间。
-
集成存储2000个数据点
FT6380可以实地存储2000个数据点(每个数据点包括接地电阻值和当前值)。

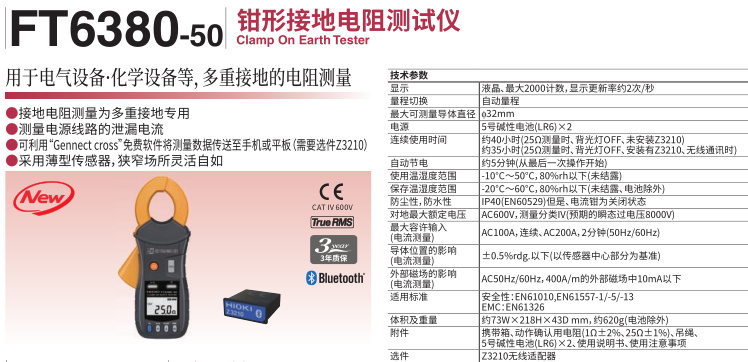

日本HIOKI FT6380-50钳式接地电阻计基本参数
| 显示 | 液晶，最大显示数位2000，显示更新频率：约2秒/次 |
| 最大可测导体直径 | 32 mm |
| 电源 | 5号碱性干电池(LR6)*2 |
| 连续使用时间 |
约：35小时 *关闭背光和蓝牙(FT6381) |
| 过量程保护 | 约：5分钟(从最后一次操作开始) |
| 使用温湿度范围 | -10°C~50°C, 湿度80%以下(不凝结) |
| 储存温湿度范围 | -20°C~60°C， 湿度80%以下(不凝结，不包含电池) |
| 防尘防水性 |
IP40(EN 60529) *仅在钳口闭合状态 |
| 耐压 | AC7400Vrms 1分钟内，外壳与钳口内核之间 |
| 最大允许电流 | AC100 A连续，AC200 A 2分钟内(50/60Hz) |
| 适用规格 |
安全性：EN61010 EMC：EN61326 |
| 体积及重量 | 73W×218H×44Dmm 650g(电池除外) |
| 附件 | 携带盒*1，运行确认用电阻*1，吊带*1， 5号碱性干电池*2，说明书*1 |
电阻测量
保证准确性温湿度范围：23°C±5°C,湿度80%以下(不凝结)
| 量程 | 精度范围 | 分辨率 | 精度 |
| 0.20 Ω | 0.02 Ω to 0.20 Ω | 0.01 Ω | ±1.5% rdg. ±0.02 Ω |
| 2.00 Ω | 0.18 Ω to 2.00 Ω | 0.01 Ω | ±1.5% rdg. ±0.02 Ω |
| 20.00 Ω | 1.80 Ω to 20.00 Ω | 0.01 Ω | ±1.5% rdg. ±0.05 Ω |
| 50.0 Ω | 18.0 Ω to 50.0 Ω | 0.1 Ω | ±1.5% rdg. ±0.1 Ω |
| 100.0 Ω | 50.0 Ω to 100.0 Ω | 0.1 Ω | ±1.5% rdg. ±0.5 Ω |
| 200.0 Ω | 100.0 Ω to 200.0 Ω | 0.2 Ω | ±3.0% rdg. ±1.0 Ω |
| 400 Ω | 180 Ω to 400 Ω | 1 Ω | ±5% rdg. ±5Ω |
| 600 Ω | 400 Ω to 600 Ω | 2 Ω | ±10% rdg. ±10 Ω |
| 1,200 Ω | 600 Ω to 1,200 Ω | 10 Ω | ±20% rdg. |
| 1,600 Ω | 1,200 Ω to 1,600 Ω | 20 Ω | ±35% rdg. |
电流测量
保证准确性温湿度范围：23°C±5°C,湿度80%以下(不凝结)
| 量程 | 精度范围 | 分辨率 | 精度保证频率范围 | 精度 | |
| 滤波 off | 滤波 on | ||||
| 20.00 mA | 1.00 mA to 20.00 mA | 0.01 mA | 45 ≤ f ≤ 66 Hz | ±2.0% rdg. ±0.05 mA | ±2.0% rdg. ±0.05 mA |
| 30 ≤ f < 45 Hz,66 < f ≤ 400 Hz | ±2.5% rdg. ±0.05 mA | -- | |||
| 200.0 mA | 18.0 mA to 200.0 mA | 0.1 mA | 45 ≤ f ≤ 66 Hz | ±2.0% rdg. ±0.5 mA | ±2.0% rdg. ±0.5 mA |
| 30 ≤ f < 45 Hz,66 < f ≤ 400 Hz | ±2.5% rdg. ±0.5 mA | -- | |||
| 2.000 A | 0.180 A to 2.000 A | 0.001 A | 45 ≤ f ≤ 66 Hz | ±2.0% rdg. ±0.005 A | ±2.0% rdg. ±0.005 A |
| 30 ≤ f < 45 Hz,66 < f ≤ 400 Hz | ±2.5% rdg. ±0.005 A | -- | |||
| 20.00 A | 1.80 A to 20.00 A | 0.01 A | 45 ≤ f ≤ 66 Hz | ±2.0% rdg. ±0.05 A | ±2.0% rdg. ±0.05 A |
| 30 ≤ f < 45 Hz,66 < f ≤ 400 Hz | ±2.5% rdg. ±0.05 A | -- | |||
| 60.0 A | 18.0 A to 60.0 A | 0.1 A | 45 ≤ f ≤ 66 Hz | ±2.0% rdg. ±0.5 A | ±2.0% rdg. ±0.5 A |
| 30 ≤ f < 45 Hz,66 < f ≤ 400 Hz | ±2.5% rdg. ±0.5 A | -- | |||
